数字蝶形激光二极管控制器|CTL200
蝶形激光器驱动

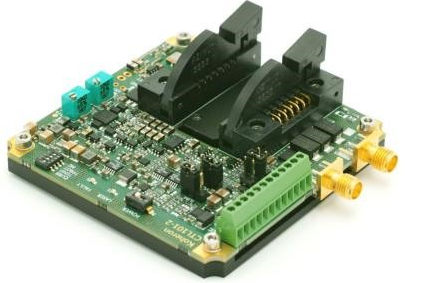

CTL200是常用的CTL101模拟激光控制器的数字版本。它结合了低噪声电流驱动器与调制和温度控制器。CTL200安装在一个75 mm x 75 mm的正方形中，使用单个5.9V电源，可以在0到50°℃之间工作。CTL200是传导冷却的。它带有一个铝基板和一个零插入力插座，便于安装。CTL200还提供螺钉端子版本。
主要特征
返回列表页产品特点
-驱动电流:100mA-600mA
典型应用
·电流分辨率:低至2.5 uA
产品特征
- RMS噪声:130nArms
标准模块光学参数
| 系列 | B-100 | B-200 | B-400 | B-600 |
|---|---|---|---|---|
| 电流驱动 | ||||
| 激光电流 | 3 -112 mA | 5 - 225 mA | 10 - 450 mA | 15 - 675 mA |
| 电流分辨率 | 2.5 uA | 5 uA | 10 uA | 15 uA |
| 电压@最大电流 | 3.0 V | 3.0 V | 3.0 V | 2.9V |
| RMS噪声(10Hz-1MHz) | 130 nArms | 220 nArms | 430 nArms | 650 nArms |
| 电流噪声密度(1 kHz) | 120 pA/√Hz | 120 pA/√Hz | 120 pA/√Hz | 120 pA/√Hz |
| 温度系数 | 20 ppm/°C | 20 ppm/°C | 20 ppm/°C | 20 ppm/°C |
| 调制增益 | 125 uA/V 5/50 mA/V | 250 uA/V 5/50 mA/V | 500 uA/V 5/50 mA/V | 750 uA/V 5/50 mA/V |
| 3 dB调制带宽 | 10 MHz | 10 MHz | 10 MHz | 10 MHz |
| AC调制截止频率 | 80 kHz | 80 kHz | 80 kHz | 80 kHz |
| TEC控制 | ||||
| 最大电流 | 0.8A | 1.2A | 1.2A | 1.2A |
| 最大电压 | ±3 v | ±3 v | ±3 v | ±3 v |
| 温度稳定性 | 0.002 °C/°C | 0.002 °C/°C | 0.002 °C/°C | 0.002 °C/°C |
| 激光功率监控 | ||||
| 光电二极管电流 | 0-2.5 mA | 0-2.5 mA | 0-2.5 mA | 0-2.5 mA |
| 其他 | ||||
| 外形尺寸 | 75 mm x 85 mm x 27 mm | 75 mm x 85 mm x 27 mm | 75 mm x 85 mm x 27 mm | 75 mm x 85 mm x 27 mm |
| 重量 | 104 g | 104 g | 104 g | 104 g |
| 供电电压 | 5.7 V to 6.5 V | 5.7 V to 6.5 V | 5.7 V to 6.5 V | 5.7 V to 6.5 V |
| 工作温度范围 | 0 - 50°C | 0 - 50°C | 0 - 50°C | 0 - 50°C |
| 兼容激光器 | Floating diodes | Floating diodes | Floating diodes | Floating diodes |
