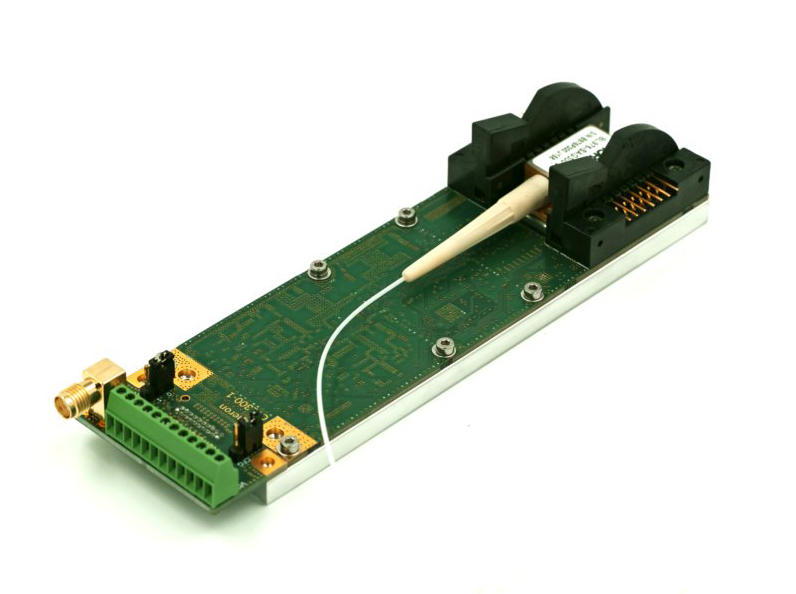

工业级蝶形激光二极管驱动│CTL30OE
蝶形激光器驱动
CTL300E是一款坚固耐用的激光二极管控制器，CTL300E在两个独立的电流设定点之间提供快速切换。这两个设定点使用UART接口定义，BSEL逻辑输入用于选择所需的设定点通道。转换时间约为400 ns。使用具有400 mV激光驱动器压降的Thorlabs BL976-SAG300泵浦激光二极管在100 mA和600mA之间切换。
主要特征
返回列表页产品特点
·高达1600 mA的高效电流驱动器
典型应用
·±4.5 V/ 2A TEC控制器
产品特征
·宽输入电源电压范围:6V至33 v
标准模块光学参数
| CTL300E-1/2-系列 | 400 | 800 | 1200 | 1600 |
|---|---|---|---|---|
| 电流驱动 | ||||
| 激光电流 | 10 - 425 mA | 15 -850 mA | 15-1275 mA | 15 - 1700 mA |
| 电流分辨率 | 7 uA | 14 uA | 21 uA | 28 uA |
| 电压@最大电流 | 3.8 V | 3.8 V | 3.7 V | 3.7 V |
| RMS噪声(10Hz-1MHz) | 0.85 nArms | 1.7 nArms | 2.5 nArms | 3.5 nArms |
| 电流噪声密度(10 kHz) | 0.8 nA//√Hz | 1.7 nA//√Hz | 2.7 nA//√Hz | 3.4 nA//√Hz |
| 温度系数 | 15 ppm/°C | 15 ppm/°C | 15 ppm/°C | 15 ppm/°C |
| 调制增益 | 40 mA/V | 80 mA/V | 120 mA/V | 160 mA/V |
| 3 dB调制带宽 | 5 MHz | 5 MHz | 5 MHz | 4 MHz |
| TEC控制 | ||||
| 最大电流 | 2A | 2A | 2A | 2A |
| 最大电压 | 士4.5 V | 士4.5 V | 士4.5 V | 士4.5 V |
| 温度稳定性 | 0.002°C/°C | 0.002°C/°C | 0.002°C/°C | 0.002°C/°C |
| 激光功率监控 | ||||
| 光电二极管电流 | 0- 2.5 mA | 0- 2.5 mA | 0- 2.5 mA | 0- 2.5 mA |
| 其他 | ||||
| 外形尺寸 | 131 mm ×41.5 mm×27.7mm | 131 mm ×41.5 mm×27.7mm | 131 mm ×41.5 mm×27.7mm | 131 mm ×41.5 mm×27.7mm |
| 重量 | 95 g | 95 g | 95 g | 95 g |
| 供电电压 | 6 V to 33 v | 6 V to 33 v | 6 V to 33 v | 6 V to 33 v |
| 工作温度范围 | -40 - 85 ℃ | -40 - 85 ℃ | -40 - 85 ℃ | -40 - 85 ℃ |
| 兼容激光器 | Floating diodes | Floating diodes | Floating diodes | Floating diodes |
