低噪声蝶形激光二极管控制器│CTL101
蝶形激光器驱动

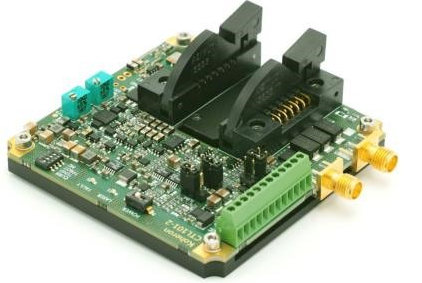

CTL101是一款低噪声电流驱动器，带有调制和温度控制器。它设计用于驱动蝶形封装的窄线宽激光二极管。CTL101安装在75 mm x 75 mm的正方形中，使用单5V电源，可在0至50°℃之间工作。CTL101是传导冷却的。它带有一个铝基板和一个零插入力插座，便于安装。
主要特征
返回列表页产品特点
﹒驱动电流:100mA-800mA
典型应用
· RMS噪声:120nArms ( 150nArms)
产品特征
- 3dB带宽:12MHz
标准模块光学参数
| 系列 | B-100 | B-200 | B-400 | B-800 |
|---|---|---|---|---|
| 电流驱动 | ||||
| 激光电流 | 0 - 110 mA | 0-220 mA | 0 - 440 mA | 0- 880 mA |
| 电压(5V supply) | 2.2 V | 2.2 V | 2.2 V | 2.2 V |
| 电压(6V supply) | 3.2 V | 3.2 V | 3.2 V | 3.2 V |
| RMS噪声(10Hz-1MHz)L/Mgain | 120 nArms | 200 nArms | 390 nArms | 810 nArms |
| RMS噪声(10Hz-1MHz)H gain | 150 nArms | 280 nArms | 560 nArms | 1160 nArms |
| 电流噪声(1kHz) | 110 pA/Hz | 220 pA/√Hz | 420 pA/√Hz | 820 pA/VHz |
| 电流限制(H/L) | 125 / 60 mA | 250 / 150 mA | 500 / 300 mA | 1000 / 600 mA |
| 调制增益 | 0.5 mA/V 5 mA/V 50mA/V | 1 mA/V 10 mA/V 100mA/V | 2 mA/V 20 mA/V 200mA/V | 4 mA/v 40 mA/V400mA/V |
| 3dB调制带宽 | 12 MHz | 12 MHz | 12 MHz | 12 MHz |
| 温度系数 | 15 ppm/°C | 15 ppm/°C | 15 ppm/°C | 15 ppm/°C |
| 慢启动(90 setpoint) | 250 ms | 250 ms | 250 ms | 250 ms |
| AC调制截止频率 | 1.5 MHz | 1.5 MHz | 1.5 MHz | 1.5 MHz |
| TEC控制 | ||||
| 最大电流 | 0.8 A | 1.2 A | 1.2 A | 1.2 A |
| 温度范围(10K热敏电阻) | 10 °C to 35 ℃ | 10 °C to 35 ℃ | 10 °C to 35 ℃ | 10 °C to 35 ℃ |
| 电压 | ±3V | ±3V | ±3V | ±3V |
| 温度稳定性 | 0.0015 °C/°C | 0.0015 °C/°C | 0.0015 °C/°C | 0.0015 °C/°C |
| 激光功率监控 | ||||
| 光电二极管电流 | 0 - 1 mA | 0 - 1 mA | 0 - 1 mA | 0 - 1 mA |
| 增益 | 3.9 V/mA | 3.9 V/mA | 3.9 V/mA | 3.9 V/mA |
| 频率范围 | DC - 20 MHz | DC - 20 MHz | DC - 20 MHz | DC - 20 MHz |
| 其他 | ||||
| 外形尺寸 | 75 mm x85 mm x27 mm | 75 mm x85 mm x27 mm | 75 mm x85 mm x27 mm | 75 mm x85 mm x27 mm |
| 重量 | 103 g | 103 g | 103 g | 103 g |
| 供电电压 | 4.9 V to 6.5 v | 4.9 V to 6.5 v | 4.9 V to 6.5 v | 4.9 V to 6.5 v |
| 工作温度范围 | 0 °C - 60 °C | 0 °C - 60 °C | 0 °C - 60 °C | 0 °C - 60 °C |
| 兼容激光器 | Floating diodes | Floating diodes | Floating diodes | Floating diodes |
