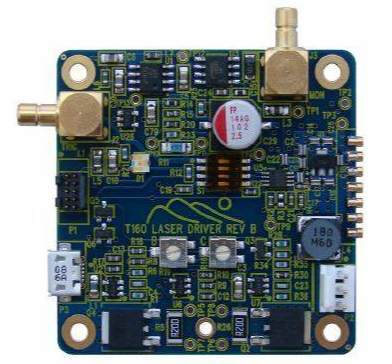

皮秒脉冲激光器驱动│T-160系列
种子源驱动
T160激光驱动器的激光驱动脉冲宽度低至FWHM 300皮秒，可确保快速关断并减少光学尾部。信号路径实质上是直流耦合的，但占空比限制为60%，激光开启时间限制为50微秒。它适用于泵浦光纤激光器，荧光衰减分析，激光雷达和基于激光的材料加工中的应用。2“x 2”设计直接连接到标准的0.1“针距蝶形激光激光器，非常适合OEM在激光系统中使用。
主要特征
返回列表页标准模块光学参数
| 功能 | T160-系列 |
|---|---|
| 嵌入式皮秒脉冲激光器驱动 | |
| 触发输入 | 标准TTL 可选LVDS/PECL/CML |
| TTL阈值:0.4V 502 | |
| 差分输入LVDS 3.3V PECL 100Q负载匹配 | |
| 激光电流:根据触发信号改变 | |
| 传播延迟 | 1 ns nominal |
| 激光输出 | 脉冲电流可调范围:0-700mA +2.5V |
| 散热器电流:~400 mA | |
| 低于60占空比 5Ous打开时间 | |
| 上升/下降时间 | T160-2&T160-9:150 ps to 1 ns nominal |
| T160-14:2.5 ns nominal (-14 version) | |
| 实际的上升/下降时间取决于激光器相关参数 | |
| 抖动 | T160-2&T160-9: 10 ps RMS |
| T160-14&T160-15: 120 ps RMS | |
| 控制 | 两个个电位计或外部模拟信号可控制激光器:打开 关闭 脉宽 |
| 外部输入范围:0~+3V 10 KO load | |
| 偏置范围 | 50mV~+1.5V nominal 阳极至阴级 公共接地 |
| 电源 | USB端口供电:+5V |
| 电流:200mA+激光器电流 | |
| J6 USB电源:高达700mA激光电流 | |
| 连接头 | LVTTL输入: SMB连接器 |
| 控制+电源: 10-pin 50-mil 2x5 ribbon header | |
| 监控输出: SMB连接器 | |
| Micro-B USB备用电源连接器 | |
| PIN: 3-pin接头连接线(接插件 | |
| LED指示灯 | Orange POWER |
| 封装尺寸 | 2" x 2”印刷电路板 |
