950nm波段相位调制器
相位调制器(QT)

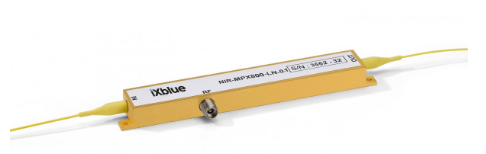

法国iXblue公司(原Photline)设计的 NIR-MPX950 系列酸相位调制器专为950nm波段(工作波长范围:850nm~950nm)设计,可选带宽150MMHz(适合于低频调制,应用),5GHz,10GHz,20GHz,适合于高频应用,满足绝大部分850nm-950nm波段相位调制应用。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
高光功率:+14dBm
产品特征
![](tpl/_template/image/param3.png)
基于干涉的光纤传感应用
标准模块光学参数
系列 | NIR-MPX950-LN | |||
---|---|---|---|---|
MODEL | NIR-MPX950-LN-01 | NIR-MPX950-LN-05 | NIR-MPX950-LN-10 | NIR-MPX950-LN-20 |
波导 | X-CutY-Prop | X-CutY-Prop | X-CutY-Prop | X-Cut Y-Prop |
波长 | 850-950nm | 850-950nm | 850-950nm | 850-950nm |
带宽 | ≥100MHz(150MHz) | ≥5GHz | ≥10GHz( 12GHz) | 16GHZ( 20GHz) |
有效带宽 | 300MHz | 10GHz | 16GHz | NA |
半波电压@50kHz | ≤3.2V ( 2.2V) | ≤4.5V(3.5V) | ≤55.5V(4.5V) | ≤5.5V (4.5V) |
插入损耗 | ≤55.5dB ( 3.5dB ) | ≤5.5dB (3.5dB ) | ≤5.5dB ( 3.5dB ) | ≤5.5dB ( 3.5dB ) |
低插损可选 | NA | NA | NA | NA |
偏振消光比PER | NA | NA | NA | NA |
偏振消光比PER可选 | NA | NA | NA | NA |
光回损 | ≤-40dB(-45dB) | ≤-40dB(-45dB) | ≤-40dB(-45dB) | ≤-40dB(-45dB) |
RF阻抗 | 10kΩ | 50Ω | 50Ω | 50Ω |
最大光功率 | +14dBm | +14dBm | +14dBm | +14dBm |
最大RF功率/电压 | 20V~+20V | +28dBm | +28dBm | +28dBm |
尾纤 | PM | PM | PM | PM |
