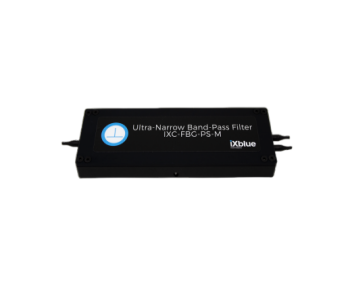

超窄带通光纤滤波器模块(IXC-FBG-PS-M)
FBG光纤滤波器
公司提供超窄带通光纤滤波器全基于光纤结构提供了窄带信号的干净提取,可以在订购时从1到4 GHz选择半峰全宽(FWHM)。滤波器形状呈现平顶形状,以保持信号完整性、陡峭边缘和整个C或L波段的高串扰,以消除所有不需要的信号和噪声。无移动部件的全光纤设计确保了长时间的可靠性。模块中使用的光纤布拉格光栅经过热封装,以便针对实验室温度变化获得非常稳定的中心波长。得益于我们的专用封装,用户可以通过旋转封装上的一个小螺丝轻松、精细地调整带通波长。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
·平顶堆成带通滤波
典型应用
![](tpl/_template/image/param2.png)
·低至1GHz (8pm)半高全宽
产品特征
![](tpl/_template/image/param3.png)
.4dB插入损耗
标准模块光学参数
系列/MODEL | IXC-FBG-PS-M |
---|---|
带通中心波长可选CW 1 | 1525.....1610 (TBD) nm |
滤波带宽B(FWHM)2 | 1 2 3 or 4(TBD)±0.5GHz |
插入损耗IL | 4 dB |
带外衰减AT at ± 10 GHz | 25 dB |
反射带宽(IN→OUT) | C-band or L-band |
中心波长可调范围 | ±100 pm |
调谐分辨率 | 1 GHz |
中心波长热漂移[-5;70]°C | <150 pm |
封装 | 165x 55 x 15 mm |
最大输入功率(max.)3-4 | 500 mw |
尾纤长度 | 0.5 m |
光连接器CC | FC/APC FC/PC SC/APC SC/PC; (900um松套管) |
