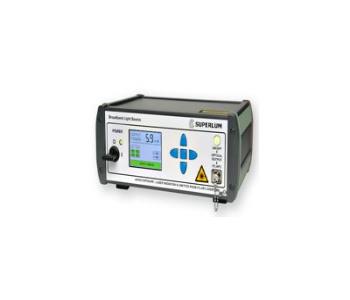

主震荡功率放大SLD系统( MOPA)|Superlum
OCT宽带光源
这是通过一种称为MOPA(主振荡器功率放大器)的特殊光学方案实现。下图显示了MOPA方案的简化框图。作为主光源的中功率SLD提供6-10mw的光功率，以850nm为中心的10-20nm相对较宽的光谱。通过隔离度高于-25 dB的合适的光隔离器后，通过光谱匹配的半导体光放大器(SOA)将功率提高到50 mw的高水平。
主要特征
返回列表页产品特点
光谱带宽10-20nm
典型应用
850nm中心波长
产品特征
主震荡放大
标准模块光学参数
| 型号/规格 | MOPA-SLD-850 |
|---|---|
| Master Oscillator Power Amplifier SLD System | |
| 中心波长(nm ) | 850±2 |
| 光谱带宽FWHM(nm) | 10-20 |
| 光谱纹波 | 2 |
| 输出功率 | 50mw (≥45mw) |
| 最大允许背反 | 10dB (﹣10-feedback ) |
| 输出功率稳定性 | 0.5 |
| 偏振消光比(PER ) | 18dB(20dB典型值) |
| 光纤类型 | 康宁-PM850 |
| 偏振对齐 | 慢轴(快轴截止) |
| 光连接器 | FC/APC(2.0mm) |
| 工作模式(SLD/SOA) | 恒功率模式 |
| 启动控制 | (1)手动模式:前面板控制 |
| (2)程控模式:a)TTL脉中控制 ;b)RS-232接口控制 | |
| 调制端口输入 | TTL:0-5V |
| 调制端口连接器 | SMA |
| I/O接口 | RS-232 |
| 电源信息 | 110VAC，50-60HZ |
| 功耗 | 20W max |
| 热机时间 | 10min |
| 工作温度范围 | ﹢15°C+30°C |
| 存储温度范围 | 0-+40°C |
| 连续工作时间 | 16小时/天 |
| 重量 | 7Kg |
