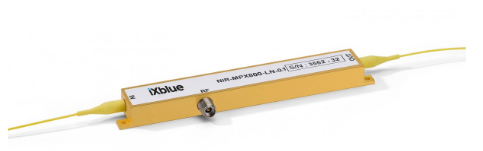

1064nm波段相位调制器
ixblue-相位调制器
法国iXblue公司(原Photline)设计的NIR-MPX-LN系列锯酸锂相位调制器专为1064nm波段(工作波长范围:950nm~1150nm)设计,可选带宽150MHz (适合于低频调制应用),5GHz,10GHz,20GHz,适合于高频应用,满足绝大部分950nm-1150nm波段相位调制应用。高输入光功率:+25dBm,高输入RF功率: +33dBm,低插损版本,高消光比版本可选。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
·高光功率:+25dBm (300mW)
典型应用
![](tpl/_template/image/param2.png)
·高射频功率:+33dBm (2W)
产品特征
![](tpl/_template/image/param3.png)
·高消光比可选: 30dB
标准模块光学参数
系列 | 波长 | 带宽 | 插损 | 半波电压 | 最大光功率 | 尼纤 | |
---|---|---|---|---|---|---|---|
NIR-MPX8OO-LN-0.1 | 950-1150nm | 150MHz | 3.0dB | 1.5V | +25dBm | PMF | |
NIR-MPX-LN-O2 | 950-1150nm | 2GHz | 3.0dB | 1.5V | +25dBm | PMF | |
NIR-MPX-LN-O5 | 950-1150nm | 5GHz | 3.0dB | 4.0V | +25dBm | PMF | |
NIR-MPX-LN-10 | 950-1150nm | 10GHz | 3.0dB | 5.0v | +25dBm | PMF | |
NIR-MPZ-LN-20 | 950-1150nm | 20GHz | 3.0dB | 5.0v | +25dBm | PMF | |
NIR-MPZ-LN-20 | 950-1150nm | 20GHz | 3.0dB | 3.5V | +25dBm | PMF | |
系列 | NIR-MPX-LN | ||||||
MODEL | NIR-MPX-LN-0.1 | NIR-MPX-LN-O2 | NIR-MPX-LN-O5 | NIR-MPX-LN-10 | NIR-MPZ-LN-20 | ||
波导 | x-Cut Y-Prop | x-Cut Y-Prop | X-Cut Y-Prop | x-Cut Y-Prop | x-Cut Y-Prop | ||
波长 | 950-1150nm | 950-1150nm | 950-1150nm | 950-1150nm | 950-1150nm | ||
带宽 | ≥150MHz | ≥2GHz | ≥5GHz | ≥10GHz (12GHz) | 16GHz | ||
有效带宽 | 300MHz | 5GHz | 10GHz | ≥16GHz (18GHz) | 30GHz | ||
半波电压@50kHz | ≤2V (1.5V) | ≤2V (1.5V) | ≤5V (4V) | ≤6V (5V) | ≤2V (1.5V) | ||
插入损耗 | ≤4dB (3dB) | ≤4dB (3dB) | ≤4dB (3dB) | ≤4dB (3dB) | ≤4dB (3dB) | ||
低插损可选 | ≤3dB | ≤3dB | ≤3dB | ≤3dB | NA | ||
偏振消光比PER | ≥20dB | ≥20dB | ≥20dB | ≥20dB | ≥20dB | ||
偏振消光比PER可选 | ≥25dB (30dB) | ≥25dB (30dB) | ≥25dB (30dB) | ≥25dB (30dB) | NA | ||
光回损 | ≤-40dB (-45dB) | ≤-40dB (-45dB) | ≤-40dB (-45dB) | ≤-40dB (-45dB) | |||
RF阻抗 | 10kQ | 50Q | 50Q | 50Q | |||
最大光功率 | +14dBm | +14dBm | +14dBm | +14dBm | |||
最大RF功率/电压 | 20V~+20V | +33dBm | +33dBm | +28dBm | |||
尾纤 | PM | PM | PM | PM |
