950nm波段相位调制器
ixblue-相位调制器

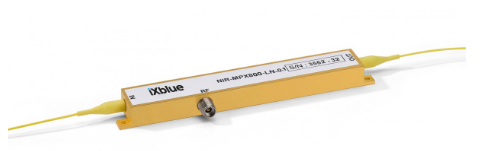

法国iXblue公司(原Photline)设计的NIR-MPX950系列银酸锂相位调制器专为950nm波段(工作波长范围:850nm~950nm)）设计，可选带宽150MHz (适合于低频调制应用)，5GHz，10GHz，20GHz，适合于高频应用，满足绝大部分850nm-950nm波段相位调制应用。
主要特征
返回列表页产品特点
·高光功率:+14dBm
典型应用
·高带宽:18GHz可选
产品特征
·高稳定性
标准模块光学参数
| 系列 | 波长 | 带宽 | 插损 | 半波电压 | 最大光功率 | 尼纤 | 特点 |
|---|---|---|---|---|---|---|---|
| NIR-MPX8OO-LN-0.1 | 780-890nm | 150MHz | 3.5dB | 2.0V | +14dBm | PMF | DC耦合 |
| NIR-MPX8OO-LN-O5 | 780-890nm | 5GHz | 3.5dB | 3.0V | +14dBm | PMF | 低电压 |
| NIR-MPX80O-LN-10 | 780-890nm | 12GHz | 3.5dB | 4.0V | +14dBm | PMF | 低插损 |
| NIR-MPX800-LN-20 | 780-890nm | 20GHz | 3.5dB | 4.OV | +14dBm | PMF | 高带宽 |
| 系列 | NIR-MPX80O-LN | ||||||
| MODEL | NIR-MPX80O-LN-0.1 | NIR-MPX80O-LN-O5 | NIR-MPX80O-LN-10 | NIR-MPX80O-LN-20 | |||
| 波导 | x-Cut Y-Prop | x-Cut Y-Prop | x-Cut Y-Prop | x-Cut Y-Prop | |||
| 波长 | 850-950nm | 850-950nm | 850-950nm | 850-950nm | |||
| 带宽 | ≥100MHz(15OMHz) | ≥5GHz | ≥10GHz (12GHz) | 16GHz (20GHz) | |||
| 有效带宽 | 300MHz | 10GHz | 16GHz | NA | |||
| 半波电压@50kHz | ≤4V (2V) | ≤4V (3V) | ≤5V (4V) | ≤5V (4V) | |||
| 插入损耗 | ≤4.5dB (3.5dB) | ≤4.5dB (3.5dB) | ≤4.5dB (3.5dB) | ≤4.5dB (3.5dB) | |||
| 低插损可选 | NA | NA | NA | NA | |||
| 偏振消光比PER | NA | NA | NA | NA | |||
| 偏振消光比PER可选 | NA | NA | NA | NA | |||
| 光回损 | ≤-40dB (-45dB) | ≤-40dB (-45dB) | ≤-40dB (-45dB) | ≤-40dB (-45dB) | |||
| RF阻抗 | 10kQ | 50Q | 50Q | 50Q | |||
| 最大光功率 | +14dBm | +14dBm | +14dBm | +14dBm | |||
| 最大RF功率/电压 | 20V~+20V | +33dBm | +33dBm | +28dBm | |||
| 尾纤 | PM | PM | PM | PM |
