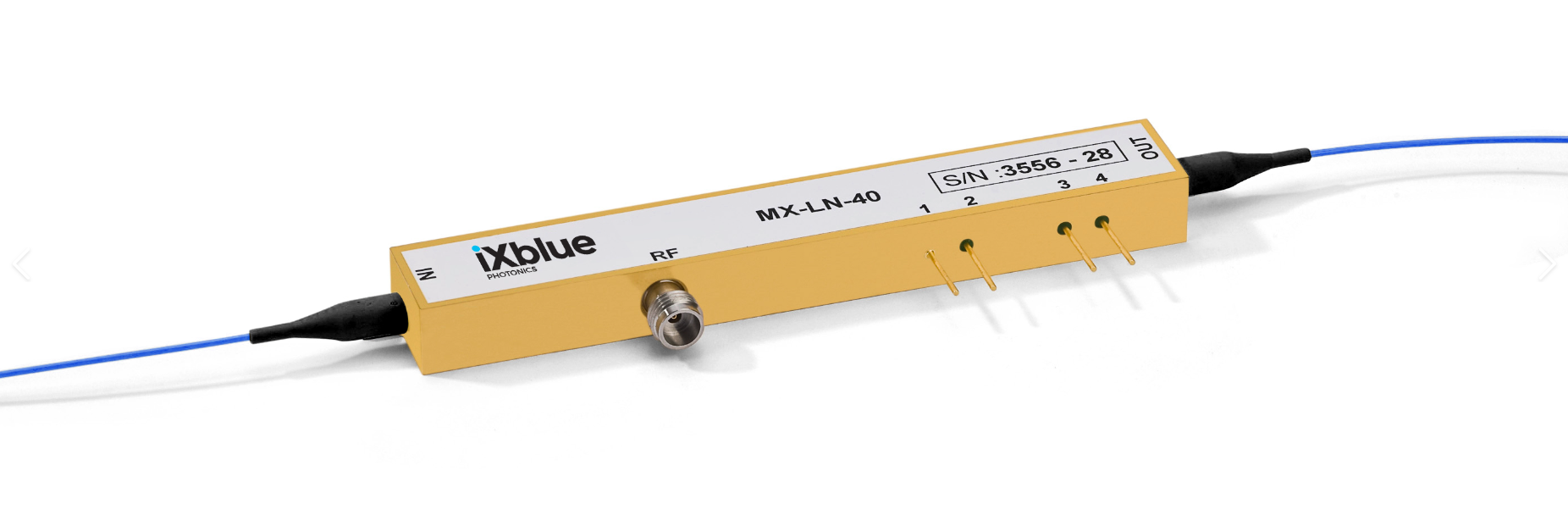

7OGHz带宽强度调制器| iXblue
ixblue-强度调制器
法国iXblue提供有效使用带宽高达70GHz强度调制器，可选:1510nm波段，1310nm波段，1550nm&1310nm双波段，这些强度调制器具有高带宽响应、低半波电压，低插损等特点，非常适合于高频光电探测器测试、光网络分析仪、微波光子雷达，高速数字通信应用等。
主要特征
返回列表页产品特点
·工作波长:1550nm波段，1310nm波段，C+O波段可选
典型应用
·高带宽:~70GHz
产品特征
·低插入损耗
标准模块光学参数
| 型号 | MZ-LN-70 | MZ130O-LN-70 | |||||
|---|---|---|---|---|---|---|---|
| 主要参数 | 单位 | Min | Typ | Max | Min | Typ | Max |
| 电学参数 | |||||||
| 电光带宽S21 @-3dB (from 2GHz) | GHz | 30 | 30 | ||||
| 电光带宽S21@-6dB (from 2GHz) | GHz | 50 | 50 | ||||
| 电光带宽S21 @-9dB (from 2GHz) | GHz | 70 | 70 | ||||
| 电回损S11 0 - 40GHz | dB | -15 | -10 | -15 | -9 | ||
| 电回损S11 40 - 70GHz | dB | -10 | -5 | -10 | -5 | ||
| VT-RF端口@50kHz | v | 6 | 6.6 | 5 | 6 | ||
| VT-DC端口 | v | 6 | 8 | 5.5 | 7.5 | ||
| 纹波S210 -70GHz | dB | 0.5 | ±1 | ±2 | |||
| RF端口阻抗匹配 | Ω | 50 | 50 | ||||
| DC端口输入阻抗 | MΩ | 1 | 1 | ||||
| 光性能参数 | |||||||
| 晶体 | |||||||
| 波导 | |||||||
| 工作波长 | nm | 1530 | 1550 | 1580 | 1270 | 1310 | 1330 |
| 插入损耗(无连接器)(1) | dB | 4 | 5.5 | 4 | 5.5 | ||
| DC消光比(激光线宽≤ 20OMHz) | dB | 18 | 22 | 20 | 25 | ||
| 光回损 | dB | -40 | -45 | -40 | -45 | ||
| 接口 | |||||||
| 输入/输出光纤类型 | Polarization maintaining 1550 nm Corning PM 15-U25D | ||||||
| Plength : 1.5 meter buffer diameter : 900 um | |||||||
| 封装尺寸 | 85 x 15x 9.65 mm3 | ||||||
| 输入RF接头 | Female v | ||||||
| DC电极 | Pins | ||||||
| 光接头 | FC/APC (1) | ||||||
| 环境参数 | |||||||
| 工作温度范围 | oC to +70°C | ||||||
| 存储温度范围 | |||||||
| 最大值 | |||||||
| 最大射频功率(CW mode) | dBm | +28dBm | |||||
| 偏置电压范围 | v | -20 | 20 | -20 | 20 | ||
| 最大输入光功率(CW mode) |
