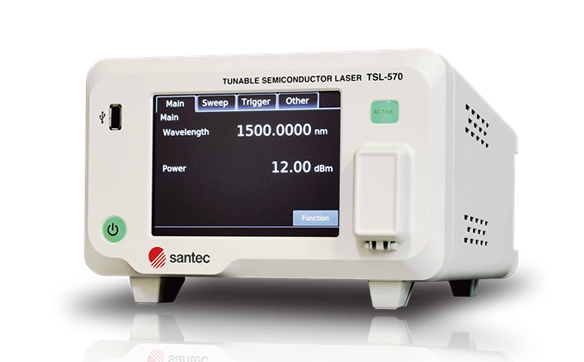

高性能可调谐激光器│TSL-570
波长扫描激光器
TSL-570是一款宽调谐范围，高输出光功率及高信噪比的高性能可调谐激光器。采用全新光学共振器设计，精确扫描速度高达200nm/s，亚皮米分辨率及精度。可调谐激光器被广泛用于光子学研究，如光器件特性评价，光集成回路测试，量子光学,光谱学及传感测试。Santec的TSL-570是一款高规格，全功能，且适用于多种应用的测试仪器。具有简易操作的触摸屏，通过以太网,GPIB及USB外部连接可实现远程操作。远端唤醒(WoL)功能提供了远程安装的便利性。机型可覆盖从1240到1640nm，输出光功率高达20mW。
主要特征
返回列表页产品特点
- 200nm/s高速扫描
典型应用
·高精度〔+/- 5pm)&高分辨率(0.1pm)
产品特征
·密封腔设计保证每个波长的稳定性
标准模块光学参数
| 参数 | Unit | 260360 | 500630 | 240380 | 355485 | 480640 |
|---|---|---|---|---|---|---|
| 类型/model | TypeA | TypeC | TypeA | Typec | ||
| 波长可调谐范围 | nm | 1260 to 1360 | 1500 to 1630 | 1240 to 1380 | 1355 to1485 | 1480 to 1640 |
| 波长设置分辨率 | pm | 0.1 | 0.1 | |||
| 波长稳定性(typ.) | pm | ≤±5 | ≤±1 | ≤±5 | ≤ ±1 | |
| 绝对波长精度 | 步进模式 | pm | ±15 | ±3 | ±15 | ±3 |
| 绝对波长精度(工作温度) | 步进模式 | pm | ±20 | ±5 | ±20 | ±5 |
| 波长重复性(typ.) | 步进模式 | pm | ±5 | ±1 | ±5 | ±1 |
| 绝对波长精度(typ.) | 连续扫描模式 | pm | ±15 | ±5 | ±15 | ±5 |
| 波长重复性(typ.) | 100 nm/s | pm | ±8 | ±1.5 | ±8 | ±1.5 |
| 扫描速度 | nm/sec | 1 to 200 | 1 to 200 | |||
| 输出功率 | 峰值 | dBm | ≥13 | ≥ 13 | ||
| 输出功率 | 主要范围内 | dBm | ≥10 | ≥10 (≥7) | ||
| 输出功率 | 全可调范围内 | dBm | ≥7 | |||
| 功率稳定性 | dB | ±0.01 | ±0.01 | |||
| 功率重复性 | 步进模式 | dB | ±0.01 | ±0.01 | ||
| 功率平坦度vs波长 | 步进模式 | dB | ±0.2 | ±0.2 | ||
| 动态功率重复性 | 连续扫描模式 | dB | ±0.01 | ±0.01 | ||
| 动态相对功率平坦度 | 100 nm/s | dB | ±0.2 | ±0.2 | ||
| 相对强度噪声(RIN)(typ.) | dB/Hz | -145(1 MHz to 3 GHz) | -145(1 MHz to 3 GHz) | |||
| 线宽(typ.) Coherence Ctrl.Off | kHz | 200 | 200 | |||
| 线宽(typ.) Coherence Ctrl.On | MHz | 40 | 40 | |||
| SMSR(typ. | ) dB | ≥45 | ≥45 | |||
| 信号/总源发射比 | dB | 70 | 70 | |||
| 信号/源发射比 | dB/nm | ≥ 80 (≥ 90 dB/0.1 nm) | ≥80(≥ 90 dB/0.1 nm) | |||
| 输出连接器 | FC or sc | SPC or APC | ||||
| 光纤类型 | PMF 7 | |||||
| 通讯接口 | GP-IB (IEEE 488.2) | USB Ethernet | ||||
| 功率监控 | v | 0 to 3 | ||||
| DC to 400 | ||||||
| 强度调制器 | kHz | |||||
| (lnput level -2 to oV | Modulation depth | 50/N (typ.) | ||||
| 工作温度 | °C | 15 to 35 | ||||
| 工作湿度 | 80(non-condensing) | |||||
| 电源 | AC | 100 to 120/ 200 to 240V±10 | 50/60 Hz | |||
| 功耗 | VA | 100 | ||||
| 尺寸(Wx(D)×(H) | mm | 220 x385 x131 | ||||
| 重量 | kg | 7 | ||||
| 参考选型 | ||||||
| TSL-570-A-260360-P-F-AP-1 | 1260nm-1360nm | A型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-A-240380-P-F-AP-1 | 1240nm-1380nm | A型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-A-355485-P-F-AP-1 | 1355nm-1485nm | A型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-A-500630-P-F-AP-1 | 1500nm-1630nm | A型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-A-480640-P-F-AP-1 | 1480nm-1640nm | A型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-C-260360-P-F-AP-1 | 1260nm-1360nm | C型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-C-240380-P-F-AP-1 | 1240nm-1380nm | C型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-C-355485-P-F-AP-1 | 1355nm-1485nm | C型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-C-500630-P-F-AP-1 | 1500nm-1630nm | C型可调谐激光器 | 保偏输出 | FC/APC接头 | ||
| TSL-570-C-480640-P-F-AP-1 | 1480nm-1640nm | C型可调谐激光器 | 保偏输出 | FC/APC接头 |
