光混频器(90°/180°)
光混频器

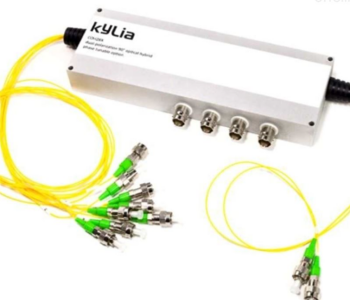

COH24是一款单偏振90°光混频器（光混合器、90°光电桥)，通过在信号和本地振荡器(LO)之间执行四个90°相位干涉，能够从单个偏振信号中提取相位和振幅。COH24-X是新—代光学混频器，具有改进的性能(更宽的工作波长范围和更好的双重均匀性)。COH28和COH28-X基于两个单偏振90°光学混频器，能够从任何偏振信号中提取相位、振幅和偏振信息。COH24与COH28都是无源、无热光器件产品。COH24-X和COH28-X还具有相位可调性选项，以便根据所使用的波长完美地调整混合90°。此外，还有COH22的双偏振180°光学混频器。
主要特征
返回列表页产品特点
.90°混频，180°混频
典型应用
·高输出均匀度
产品特征
-C+L波段
标准模块光学参数
| 参数 | 符号 | Min | Typ. | Max | 单位 | 备注/条件 | ||
|---|---|---|---|---|---|---|---|---|
| 插入损耗（信号端口)2 | COH24/COH24-X | IL→S | 7 | 8.5 | dB | 含6dB自然损耗 | ||
| 插入损耗(信号端口)2 | COH28/COH28-X | IL→S | 7 | 8.5 | dB | 含6dB自然损耗 | ||
| 插入损耗(本振端口)2 | COH24/COH24-X | IL→LO | 7 | 8.5 | dB | 含6dB自然损耗 | ||
| 插入损耗（本振端口)2 | COH28/COH28-X | IL→LO | 10 | 11.5 | dB | 含9dB自然损耗 | ||
| 插入损耗均匀度2、3 | COH | AIL | 1 | 2 | dB | 无连接器 | ||
| 插入损耗均匀度2、3 | COH-X | AIL | 0.5 | 1 | dB | 无连接器 | ||
| 插入损耗双均匀度2、3 | COH | Adual | 0.5 | 1 | dB | 平衡输出之间、无连接器 | ||
| 插入损耗双均匀度2、3 | COH-X | Adual | 0.2 | 0.5 | dB | 平衡输出之间、无连接器 | ||
| 相移l和Q2 | 85 | 95 | deg | |||||
| 时钟偏移/Skew4 | 0.5 | 1 | ps | 连接器端测试 | ||||
| 光回波损耗 | ORL | 35 | dB | |||||
| 偏振分束比5 | PSR | 20 | dB | 输入端 X与Y偏振分束比 | ||||
| 可调相移范围2、6 | △p | ±20 | deg | 0-3V电压 | ||||
| 封装尺寸7 | COH | 70 x 52 x 10 | mm3 | |||||
| 封装尺寸7 | COH-X | 180 x 32 x 19.5 | ||||||
| 尾纤类型 | SM | SMF-28 | 900um松套管 | |||||
| 尾纤类型 | PM | PANDA PM | ||||||
| 尾纤长度 | 0.9 | 1 | 1.1 | m | 其他长度可定制 |
