相干接收机 25-100G
平衡探测器&相干接收器

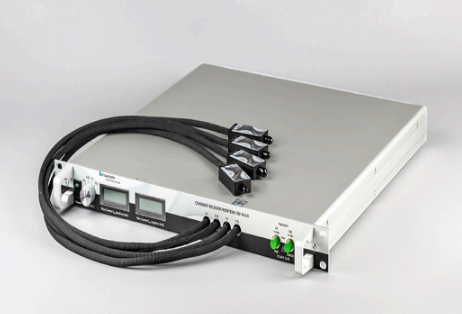

苏州纳创光电科技有限公司提供一系列CRF光学相干接收机(光学相干接收器)，这些接收器标准封装于19英寸机箱中，适合于高速光学双偏振m-PAM和m-QAM信号相千检测应用，带宽可选25GHz，40GHZ，70GHz和100GHz版本，工作波长可选S波段，C波段，L波段等。
主要特征
返回列表页产品特点
低带宽版本集成线性跨阻放大
产品特征
高分辨率光谱测量
标准模块光学参数
| 型号/Model | CRF-40T | CRF-40 | CRF-40-EH | CRF-70-EH | CRF-100-EH |
|---|---|---|---|---|---|
| 工作波长(nm) | C band(1530-1570)，可选S波段，L波段 | ||||
| 3dB截止频率(GHz) | 40 | 42 | 42 | 70 | 100 |
| 平均CRF灵敏度(sig mA/w)1 | 55 | 45 | 60 | 60 | 40 |
| 跨阻放大TIA(线性) | yes | (Optical pre -amplification is recommended) | |||
| 输出摆幅(Vpp)@1GHz | 300(TIAgain1) | 150 | 300 | 300 | 200 |
| CRF输入Sig/LO功率(dBm) | ﹣10/12 | 12 16 | |||
| 共模抑制比(dBe) | -18(DC) | -18(DC) | -20(Dc) | -20(Dc) | -15(DC) |
| 非均匀性信号&本振(dBo) | 2(DC) | 2(DC) | 2(DC) | 2(DC) | 2(DC) |
| 相位偏差(deg) | +/- 5.0 | +/-5.0 | +/- 5.0 | +/- 5.0 | +/- 5.0 |
| 光回损(dBo@1550nm) | 27 | 30 | 30 | 30 | 30 |
| 偏振消光比信号&本振(dBo) | 20 | ||||
| 集成本地振荡器激光器 | Optional | ||||
| 光纤延迟头 | No | No | Yes | Yes | Yes |
| 光纤连接头 | FC/LC/E2000 -APC | ||||
| HF-连接器 | female K | female K | female K | female K | Female mm-W |
| 产品尺寸(Wx Hx D in mm) | 482(19’’)x45x460 |
