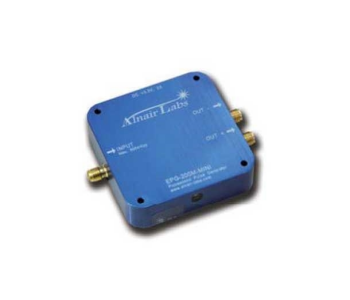

电脉冲发生器│EPG-210
电脉冲发生器
EPG-210是专门设计的短电脉冲发生器。输出脉冲可短至30ps，加上高压选项，它可以驱动大多数现成的LN调制器激光二极管产生短光脉冲。脉冲宽度和频率重复率的可调性为需要控制激光脉冲能量的激光加工应用提供了灵活性。
主要特征
返回列表页产品特点
·低至30ps的短电脉冲
典型应用
·急剧上升/下降时间
产品特征
.可调脉冲宽度和频率重复率
标准模块光学参数
| EPG-210 | FWHM30ps | FWHM≥50ps | ||||
|---|---|---|---|---|---|---|
| min | typ | max | min | typ | max | |
| 输入信号类型 | 正弦波/方波 | 正弦波/方波 | ||||
| 输入水平 | 0.3Vpp | 0.5Vpp | 0.3Vpp | 0.5Vpp | ||
| 重复频率 | 0.001GHz | 5GHz | 0.001GHz | 5GHz | ||
| 输出脉宽（标准) | 30±5ps | (50/75/100) ±8ps | ||||
| 脉宽可调(可选) | 0 | +200ps | 0 | +200ps | ||
| 上升时间(20-80) | 12ps | 14ps | 17ps | 14ps | 17ps | 19ps |
| 下降时间(20-80) | 11ps | 13ps | 15ps | 12ps | 15ps | 17ps |
| 输出电压(标准) | 0.4Vpp | 0.5Vpp | 0.6Vpp | 0.5Vpp | 0.6Vpp | 0.7vpp |
| 输出电压(可选) | 5Vpp | 5Vpp | ||||
| 附加时间抖动 | 0.5ps | 0.5ps | ||||
| 耦合方式 | AC-50Ω | AC-50Ω | ||||
| RF连接器 | SMA | SMA | ||||
| 工作温度 | 15℃ | 35℃ | 15℃ | 35℃ | ||
| 存储温度 | -20℃ | 70℃ | -20℃ | 70℃ | ||
| 电源 | 模块式|DC3.3V 2A | |||||
| 台式版本|AC 100-240V、5O-60Hz | ||||||
| 尺寸 | 模块式|60x15x60mm | |||||
| 台式版本|236x88x380mm | ||||||
| 重量 | 模块式|0.1Kg | |||||
| 台式版本|5Kg |
