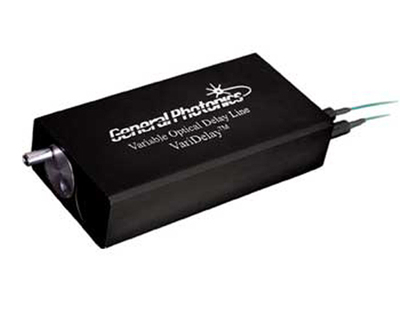

手动可调光学延迟线|VDL系列
光学延迟线(QT)
苏州纳创光电科技有限公司提供手动可调光学延迟线及电控可调光学延迟线延迟范围高达1120ps,各种版本可选,低插损、回损,性能稳定,性价比高。提供三个版本可供用户选择,工作波长从840nm-1620nm多个波段可选。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
产品设计坚固稳定
产品特征
![](tpl/_template/image/param3.png)
光学相干断层扫描
标准模块光学参数
型号/系列 | 工作波长 | 延迟范围 | 分辨率 | 插损 | 插损变化 | PER | 光功率 | 工作温度 | 尾纤 |
---|---|---|---|---|---|---|---|---|---|
WDL-001-35-33-SM | 1260-1650nm | 0-330ps | 0.05mm | 1.0dB | ±0.3dB | NA | ≥300mW | 0-40°C | SMF-28 |
WDL-001-35-60-SM | 1260-1650nm | 0-600ps | 0.05mm | 1.0dB | ±0.5dB | NA | ≥300mW | 0-40°C | SMF-28 |
WDL-001-35-12-5M | 1260-1650nm | 0-1200ps | 0.05mm | 1.5dB | ±0.7dB | NA | ≥300mW | 0-40°C | PM-Fiber |
WDL-001-15-33-PM | 1550±50nm | 0-330ps | 0.05mm | 1.0dB | ±0.3dB | 18dB | ≥300mW | 0-40°C | PM-Fiber |
WDL-001-15-60-PM | 1550±50nm | 0-600ps | 0.05mm | 1.0dB | ±0.5dB | 18dB | ≥300mW | 0-40°C | PM-Fiber |
WDL-001-13-33-PM | 1310±50nm | 0-330p5 | 0.05mm | 1.0dB | ±0.3dB | 18dB | ≥300mW | 0-40°C | PM-Fiber |
WDL-001-13-60-PM | 1310±50nm | 0-600ps | 0.05mm | 1.0dB | ±0.5dB | 18dB | ≥300mW | 0-40°C | PM-Fiber |
WDL-001-10-33-5M | 1064±50nm | 0-330p5 | 0.05mm | 1.5dB | ±0.3dB | NA | ≥300mW | 0-40°C | HI1060 |
WDL-001-10-33-PM | 1064±50nm | 0-330p5 | 0.05mm | 1.5dB | ±0.3dB | 18dB | ≥300mW | 0-40°C | PM-Fiber |
VDL-001-10-60-SM | 1064±50nm | 0-600ps | 0.05mm | 1.5dB | ±0.5dB | NA | ≥300mW | 0-40°C | HI1060 |
WDL-001-10-60-PM | 1064±50nm | 0-600ps | 0.05mm | 1.5dB | ±0.5dB | 18dB | ≥300mW | 0-40°C | PM-Fiber |
WDL-001-84-33-5M | 840±50nm | 0-330p5 | 0.05mm | 1.5dB | ±0.3dB | NA | ≥300mW | 0-40°C | HI780 |
VDL-001-84-33-PM | 840±50nm | 0-330ps | 0.05mm | 1.5dB | ±0.3dB | 18dB | ≥300mW | 0-40°C | PM-Fiber |
VDL-001-84-60-SM | 840±50nm | 0-600ps | 0.05mm | 1.5dB | ±0.5dB | NA | ≥300mW | 0-40°C | HI780 |
WDL-001-84-60-PM | 840±50nm | 0-600ps | 0.05mm | 1.5dB | ±0.5dB | 18dB | ≥300mW | 0-40°C | PM-Fiber |
WDL-002-35-10-5-SM | 1260-1650nm | 0-100ps | 0.15ps | 1.0dB | ±0.3dB | NA | ≥300mW | -15~50°C | SMF-28 |
VDL-002-35-25-D-SM | 1260-1650nm | 0-250ps | 0.15ps | 1.0dB | ±0.3dB | NA | ≥300mW | ﹣15~50°C | SMF-28 |
WDL-002-15-10-5-PM | 1550±50nm | 0-100ps | 0.15ps | 1.0dB | ±0.3dB | 18dB | ≥300mW | ﹣15~50°C | PM-Fiber |
WDL-002-15-25-D-P | 1550±50nm | 0-250ps | 0.15ps | 1.0dB | ±0.3dB | 18dB | ≥300mW | ﹣15~50°C | PM-Fiber |
WDL-002-13-10-5-PM | 1310±50nm | 0-100ps | 0.15ps | 1.0dB | ±0.3dB | 18dB | ≥300mW | -15~50°C | PM-Fiber |
WDL-002-13-25-D-PM | 1310±50nm | 0-250ps | 0.15ps | 1.0dB | ±0.3dB | 18dB | ≥300mW | ﹣15~50°C | PM-Fiber |
VDL-002-10-10-5-SM | 1064±50nm | 0-100ps | 0.15ps | 1.0dB | ±0.3dB | NA | ≥300mW | ﹣15~50°C | HI1060 |
VDL-002-10-10-5-PM | 1064±50nm | 0-100ps | 0.15ps | 1.0dB | ±0.3dB | 18dB | ≥300mW | ﹣15~50°C | PM-Fiber |
VDL-002-84-10-5-SM | 840±50nm | 0-100ps | 0.15ps | 1.0dB | ±0.3dB | NA | ≥300mW | ﹣15~50°C | HI780 |
VDL-002-84-10-5-PM | 840±50nm | 0-100ps | 0.15ps | 1.0dB | ±0.3dB | 18dB | ≥300mW | ﹣15~50°C | PM-Fiber |
WDL-004-35-13-5-SM | 1260﹣1650nm | 0-130ps | 1mm/3.34ps | 0.8dB | ±0.2dB | NA | ≥300mW | -15~55°C | SMF-28 |
VDL-004-15-13-S-PM | 1550±50nm | 0-130ps | 1mm/3.34ps | 0.8dB | ±0.2dB | 18dB | ≥300mW | -15~55°C | PM-Fiber |
WDL-004-15-13-D-SM | 1550±50nm | 0-130ps | 1mm/3.34ps | 0.8dB | ±0.2dB | NA | ≥300mW | -15~55°C | SMF-28 |
VDL-004-13-13-S-PM | 1310±50nm | 0-130ps | 1mm/3.34ps | 0.8dB | ±0.2dB | 18dB | ≥300mW | -15~55°C | PM-Fiber |
VDL-004-13-13-D-SM | 1310±50nm | 0-130ps | 1mm/3.34ps | 0.8dB | ±0.2dB | NA | ≥300mW | -15~55°C | SMF-28 |
WDL-004-10-13-S-SM | 1064±50nm | 0-130ps | 1mm/3.34ps | 0.8dB | ±0.2dB | NA | ≥300mW | -15~55°C | HI1060 |
WDL-004-10-13-S-PM | 1064±50nm | 0-130ps | 1mm/3.34ps | 0.8dB | ±0.2dB | 18dB | ≥300mW | -15~55°C | PM-Fiber |
WDL-004-84-13-5-SM | 840±50nm | 0-130ps | 1mm/3.34ps | 0.8dB | ±0.2dB | NA | ≥300mW | ﹣15~50°C | HI780 |
WDL-004-84-13-5-PM | 840±50nm | 0-130p5 | 1mm/3.34ps | 0.8dB | ±0.2dB | 18dB | ≥300mW | ﹣15~50°C | PM-Fiber |
