1550nm波段相位调制器
相位调制器(QT)

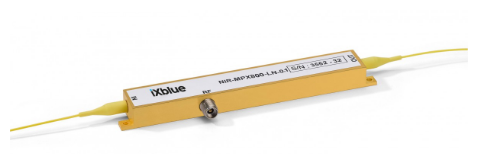

法国iXblue公司(原Photline)设计的 MPX-LN 系以及MPZLN列酸理相位调制器专为1550nm波段(工作波长范围:1530nm~1625nm)设计,可选带宽150MHz(适合于低频调制应用),1.5GHZ适合于低频应用,10GHz,20GHz,40GHz适合于高频应用,满足绝大部分C+L波段相位调制,应用。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
高带宽:DC-40GHz多系列可选
产品特征
![](tpl/_template/image/param3.png)
干涉传感,激光频率稳定,PDH稳频
标准模块光学参数
系列 | MPX-LN&MPZ-LN-系列 | ||||
---|---|---|---|---|---|
MODEL | MPX-LN-0.1 | MPZ-LN-0.1 | MPZ-LN-10 | MPZ-LN-20 | MPZ-LN-40 |
波导 | X-CutY-Prop | Z-CutY-Prop | Z-Cut Y-Prop | Z-CutY-Prop | Z-CutY-Prop |
波长 | 1530-1625nm | 1530-1625nm | 1530-1625nm | 1530-1625nm | 1530-1625nm |
带宽 | 150MHz | ≥1GHz( 1.5GHz) | ≥10GHz(12GHz) | ≥20GHz(25GHz) | ≥30GHz(33GHz) |
有效带宽 | 300MHz | 3GHz | 16GHz | 30GHz | 40GHz |
半波电压@50kHz | ≤4V(3.5V) | ≤3.5V(3V) | ≤5V(4V) | ≤5.5V(4.5V) | ≤7V(6V) |
入损耗 | ≤3.5dB ( 2.7dB ) | ≤3.5dB ( 2.5dB ) | ≤3.5dB ( 2.5dB ) | ≤3dB ( 2.5dB ) | ≤3dB ( 2.5dB ) |
低插损可选 | NA | NA | ≤3.5dB ( 2.0dB ) | NA | NA |
偏振消光比PER | NA | NA | NA | NA | NA |
偏振消光比PER可选 | NA | NA | NA | NA | NA |
光回损 | ≤-40dB(-45dB) | ≤-40dB(-45dB | ≤-40dB(-45dB) | ≤-40dB(-45dB) | ≤-40dB(-45dB) |
RF阻抗 | 10kΩ | 50Ω | 50Ω | 50Ω | 50Ω |
最大光功率 | +20dBm | +20dBm | +20dBm | +20dBm | +20dBm |
最大RF功率/电压 | 20V~+20V | +28dBm | +28dBm | +28dBm | +28dBm |
高RF功率选项 | NA | NA | +33dBm | NA | NA |
DCC选项/偏置电压 | NA | NA | ﹣15~+15V | NA | NA |
尾纤 | PM | PM | PM | PM | PM |
