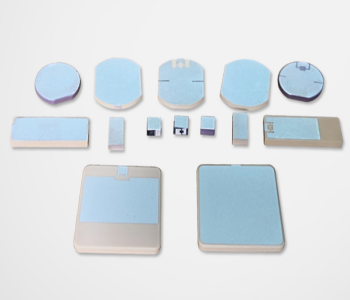

压电陶瓷芯片|PCh 150/ HPCh 150
压电促动器
PCh 150/ HPCh 150压电陶瓷芯片多层压电陶瓷组成最大推力可高达10000N，这些驱动器可以精密移动，产生的自由行程范围(无负载条件下)从2um至4 um。驱动器预载最大位移负载时，可以达到最大位移，每种型号对于这点都有相应规定。每种型号最大位移的实际值有所差异，必须通过实验确定，最大位移始终会大于自由行程位移。
主要特征
返回列表页产品特点
-驱动电压范围为0 - 50 V/15oV
典型应用
-负载范围从500-1000ON
产品特征
·部分芯片提供预连导线选项
标准模块光学参数
| Actor type isi-Stacks | Ceramiccrosssection | thickness | Max.Stroke2) | Capacitance | Resonance-frequency | stiffness | Blockingforce3 | Max.Loadforce |
|---|---|---|---|---|---|---|---|---|
| a x b/mm2 | mm | um | nF | kHz | N/um | N | N | |
| PCh 50/5x5/2 | 5x5 | 2 | 3/2 | 1250 | 500 kHz | 500 | 1500 | 2000 |
| PCh 150/3x3/2 | 3x3 | 2 | 3/2 | 30 | 500 kHz | 190 | 500 | 500 |
| PCh 150/5x5/2 | 5x5 | 2 | 3/2 | 110 | 500 kHz | 500 | 1500 | 2000 |
| PCh 150/7x7/2 | 7x7 | 2 | 3/2 | 240 | 500 kHz | 1000 | 3000 | 5000 |
| PCh 150/10x10/2 | 10x10 | 2 | 3/2 | 480 | 500 kHz | 1900 | 6000 | 10000 |
| HPCh 150/6-2/2 | 6x2 | 2 | 3/2 | 110 | 500 kHz | 400 | 1500 | 2000 |
| HPCh 150/8-3/2 | 8x3 | 2 | 3/2 | 200 | 500 kHz | 900 | 2500 | 4000 |
| HPCh 150/10-5/3 | 10x5 | 3 | 4/ 3 | 375 | 300 kHz | 900 | 3000 | 4500 |
| HPCh 150/12-6/2 | 12x6 | 2 | 3/2 | 500 | 500 kHz | 1400 | 5000 | 5000 |
| HPCh 150/15-8/3 | 15x8 | 2 | 4/ 3 | 790 | 300 kHz | 1800 | 7000 | 10000 |
