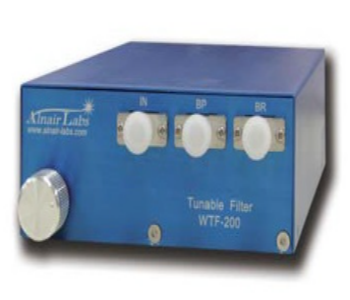

FBG型光纤滤波器|WTF-200系列
FBG光纤滤波器
公司供应的日本Alnairlabs公司的WTF-200系列可调谐FBG光纤滤波器基于专有的压缩调谐光纤布拉格光栅技术设计生产。中心波长多种波段可供选择,最大调谐范围通常为20nm,可根据要求提供不同形状、带宽和中心波长的定制版本,且用户自行提供的FBG也可以安装在WTF-200可调谐FBG光纤滤波器中。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
·窄带光学滤波
典型应用
![](tpl/_template/image/param2.png)
-极好的滤波谱型
产品特征
![](tpl/_template/image/param3.png)
·低插入损耗
标准模块光学参数
WTF-200 | 主要参数指标 | |||
---|---|---|---|---|
T01 | T02 -T03 | T04-TO5-T06 | ||
中心波长 | 标准 | 可选波段: | 1030nm-1070nm ; | 1280nm-1330nm ; |
3dB带宽 | nm | 0.08-0.16(典型:0.1) | 0.2/0.3 | 0.4/0.5/0.6 |
波长可调范围 | nm | ≥10 | ≥20 | ≥20 |
峰值插损 | dB | ~3.5(s8) | ~2.5(≤3.5) | ~2.5 (≤3.5) |
插损变化 | dB | ~0.2(≤0.5) | ~0.2 (≤0.5) | ~0.2(≤0.5) |
输出边带抑制 | dB | ~26 (≥23) | ~26 (≥23) | ~26 (≥23) |
反射深度(反射) | dB | ~3-6 | ~10 | ~15 |
最大输入功率 | mw | ≤500mw | ||
光纤类型 | 单模或保偏 | |||
光连接器 | FC/APC 其他可选 | |||
尺寸 | mm | 120x50x205 | ||
重量 | Kg | 1 |
