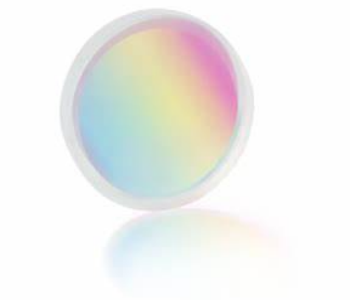

高分辨率成像VPH光栅
高光谱成像光栅
我们的透射式VPH光栅为光学设计师提供了许多优势。它们比反射式刻划光栅更有效且散射更低。它们的操作更加稳健，可实现尺寸更小、像差更低且更易于校准的直通透射光谱仪器。多项专利技术来优化带宽、低偏振灵敏度和/或传输。
主要特征
返回列表页产品特点
﹒获得专利的宽带宽光栅设计
典型应用
·偏振灵敏度低,效率均匀
产品特征
·低波前误差，图像更清晰
标准模块光学参数
| MODEL/系列 | WP-250/1250-xxX | WP-600/600-xX | wP-1800/532-xX | WP-600/1550-xX |
|---|---|---|---|---|
| 工作波长 | 900 - 1800 nm | 450 - 750 nm | 450 - 650 nm | 1300 - 1800 nm |
| 效率(ave pol) | ≥70 at 1310 nm | ≥ 80 at 633 nm | ≥88 at 532 nm | ≥ 90 at 1550 nm |
| 空间频率 | 250± 0.5lines/mm | 600 ± 0.5 lines/mm | 600 ± 0.5 lines/mm | 600 ± 0.5 lines/mm |
| 入射角 | 9°@ 1250 nm | 10.4°@ 600 nm | 28.6 @ 532 nm | 27.7°@ 1550 nm |
| 尺寸可选1 (-xx) | 30 mm ox 3.0 mm | 25.4 mm O x 3.0 mm | 25.4 mm Ox 3.0 mm | 25.4 mm x 3.0 mm |
| 尺寸可选2(-xx) | 50.8 mm O x 6.0 mm | 50.8 mm O x 6.0 mm | 50.8 mm x 6.0 mm | |
| 表面质量 | 60-40 scratch-dig |
