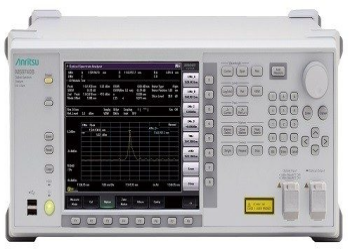

光谱分析仪MS9740B
高精度光谱仪
台式光谱分析仪MS9740B具有动态范围宽、分辨率高，且波长范围在600nm到1750 nm 之间扫描速度快的特点。它支持多模光纤输入，是制造和评估850 nm波段VCSEL模块的理想选择。
主要特征
返回列表页产品特点
·工作波长:600-1750nm
典型应用
·边模抑制比测量值最低为45 dB
产品特征
·高动态范围
标准模块光学参数
| 规格 | 细节 | ||
|---|---|---|---|
| MS9740B | MS9740B-009 | ||
| 适用光纤 | |||
| 光连接器 | 用户可更换:FC、SC、ST、DIN | ||
| 波长测量范围 | 600 nm到1750 nm | ||
| 波长精度1 | ±20 pm (1520 nm到1620 nm 分辨率:0.03 nm到0.2 nm)2 | ±50 pm (1530 nm 到1570 nm | |
| ±100 pm (1520 nm到1620 nm 分辨率:0.5 nm 1.0 nm) 2 | 分辨率:0.07 nm 到0.2nm) 2 | ||
| 士300 pm (600 nm 到1520 nm) 3 | ±100 pm (1530 nm 到1570 nm | ||
| ±200 pm (1520 nm到 1570 nm)3 | 分辨率:0.5 nm 到1.0nm) 2 | ||
| ±300 pm (1570 nm到1750 nm) 3 | ±300 pm (1570 nm 到1750 nm)4 | ||
| 设定分辨率 | 0.03、0.05、0.07、0.1、0.2、0.5、 | 0.07、0.1、0.2、0.5、1.0 nm | |
| 1.0 nm (0.03 nm 0.05 nm只在1550 | |||
| 最大输入功率 | +23 dBm(光衰减器:开启) | ||
| 动态范围1 | 高动态范围: | 高动态范围: | |
| 70 dB(峰值波长±1 nm) | 70 dB(峰值波长±1 nm 20°到30°℃) | ||
| 60 dB(峰值波长土0.4 nm) | 60 dB(峰值波长±0.5 nm 20°到30°℃) | ||
| 42 dB(峰值波长±0.2 nm) | 65 dB(峰值波长±1 nm 5°到45°C) | ||
| 正常动态范围:62 dB(峰值波长±1 nm) | 55 dB(峰值波长±0.5 nm 5°到45°C) | ||
| 58 dB(峰值波长土0.4 nm) | 正常动态范围: | ||
| 42 dB(峰值波长±0.2 nm) | 62 dB(峰值波长±1 nm 20°到30°c) | ||
| 【波长:1550 nm 分辨率: 0.05 nm | 58 dB(峰值波长±0.5 nm 20°到 30°C) | ||
| 光衰减器:关闭 20°到30°C】 | 57 dB(峰值波长±1 nm 5°到45C) | ||
| 53 dB(峰值波长±0.5 nm 5°到45°C) | |||
| 【波长:1550 nm，分辨率:0.07 nm | |||
| 使用SM光纤 光衰减器:关闭】 |
