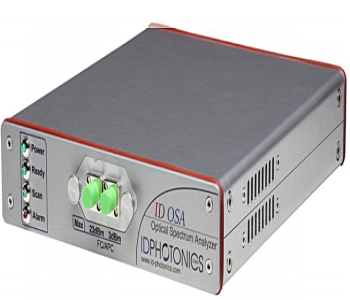

lD-OSA光谱分析仪(C波段/L波段)
模块化光谱仪
ID-OSA是一款多功能光谱分析仪，适用于研发和生产测试应用，在C波段具有pm级光谱分辨率，使其成为一种经济高效的光谱监测解决方案。两个具有不同灵敏度的输入端口将可用功率范围提高到90dB以上，从而可以准确分析低功率信号和高功率DWDM频段。
主要特征
返回列表页产品特点
·312.5MHz/2.5pm扫描分辨率，2THz扫描速率
典型应用
·超过70dB动态范围
产品特征
﹒C波段，L波段可选;坚固耐用，无需校准
标准模块光学参数
| 参数/MODEL | ID-OSA-MPD-01 | ID-OSA-MPD-11 | |
|---|---|---|---|
| 波长/频率扫频范围 | C - Band | L - Band | |
| 工作波长范围[nm] | 1528.5-1567.5 | 1569.080 -1609.731 | |
| 工作频率范围[THz] | 191.25-196.125 | 186.25-191.05 | |
| 最大光谱扫描分辨率 | 312.5 MHz 2.5 pm | ||
| 分辨率带宽[-3dB] | 1.7 GHz/ 13.6 pm | ||
| 分辨率带宽[-20dB] | 4 GHz / 32 pm | ||
| 绝对频率精度 | ±1 GHz / 8 pm | ||
| 测量更新率全范围 | 2 Updates / s(全分辨率、15.600点) | ||
| 光输入功率范围:标准端口 | -30- +23dBm | ||
| 光输入功率范围:高灵敏度端口 | -60- 3dBm | ||
| 相对功率精度 | 0.4 dB | ||
| 绝对功率精度 | ±0.7 dB | ||
| 杂散动态范围 | 45 dB | ||
| 光回波损耗 | 35dB | ||
| 输入连接器 | FC/APC | ||
| 触发输入/输出 | 3.3V TTL (SMA female) | ||
| 通讯端口 | USB Ethernet | ||
| 工作温度范围 | 0 - 40 °℃ | ||
| 存储温度范围 | -20 - 60 ℃ | ||
| 产品尺寸(H x Wx D) | 44 x 205 x 210 mm | ||
| 19英寸半宽1HE机箱尺寸 | 1.7 x 8x 8.2 inch |
