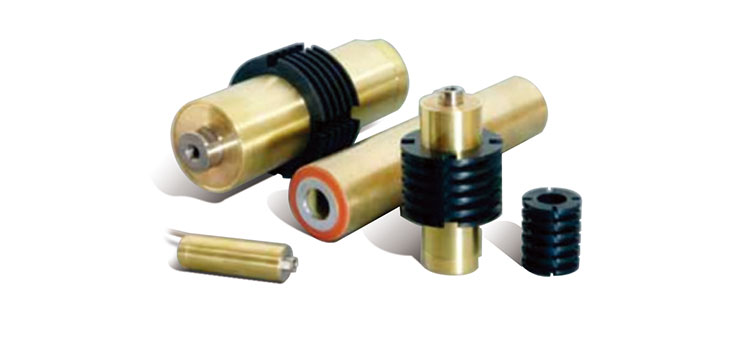

压电促动器|PSt 150 /HPSt 150
压电触动器
压电促动器PSt 150(压电堆)HPSt150(压电环)基于无与伦比的osi-technology技术设计而成，100%活性压电陶瓷(PZT)，无非活性“死区”横截面，可实现最大冲程和力生成，由于没有内应力，操作高度可靠和稳健，低倾斜操作。
主要特征
返回列表页产品特点
无内应力，操作高度可靠和稳健
产品特征
显微操纵，微定位:引线接合
标准模块光学参数
| 型号&参数 | 横截面(a xb /mm2) | 长度L 1)（mm) | Max，Stroke2)(um) | 电容(nF) | 共振频率(kHz) | 刚度（N/um) | Blockingforce3)N) | Max load force(N） |
|---|---|---|---|---|---|---|---|---|
| Type osi-stack(+)Umax 150 V | ||||||||
| PSt 150/2x3/5 | 2x3 | 5 | 6.5/5 | 70 | 150 | 45 | 300 | 300 |
| PSt 150/2x3/7 | 2x3 | 9 | 44452 | 170 | 100 | 25 | 300 | 300 |
| PSt 150/2x3/20 | 2x3 | 18 | 28/20 | 340 | 50 | 12 | 300 | 300 |
| PSt 150/3.5x3.5/7 | 3.5x3.5 | 9 | 44452 | 350 | 100 | 50 | 800 | 800 |
| pSt 150/3.5x3.5/20 | 3.5x3.5 | 18 | 28/20 | 800 | 50 | 25 | 800 | 800 |
| PSt 150/5x5/7 | 5x5 | 9 | 44452 | 800 | 100 | 120 | 1600 | 2000 |
| PSt150/5x5/20 | 5x5 | 18 | 28/20 | 1800 | 50 | 60 | 1600 | 2000 |
| PSt 150/7x7/7 | 7x7 | 9 | 44452 | 1800 | 100 | 240 | 3500 | 4000 |
| PSt 150/7x7/20 | 7x7 | 18 | 28/20 | 3600 | 50 | 120 | 3500 | 4000 |
| PSt 150/10x10/7 | 10x10 | 9 | 44452 | 3600 | 100 | 500 | 7000 | 8000 |
| PSt150/10x10/20 | 10x10 | 18 | 28/20 | 7200 | 50 | 250 | 7000 | 8000 |
| PSt150/14x14/20 | 14x14 | 18 | 28/20 | 14500 | 47 | 500 | 15000 | 16000 |
| Ring-actuators(+)Umax 150 V | ||||||||
| HPSt150/14-10/12 | 14x10 | 13.5 | 44546 | 2600 | 75 | 250 | 4500 | 7000 |
| HPSt150/20-15/12 | 20x15 | 13.5 | 44546 | 5000 | 75 | 450 | 8000 | 12000 |
