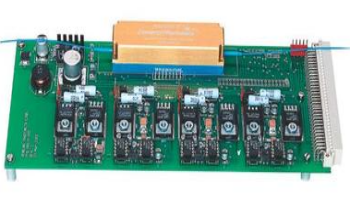

偏振扰偏器模块|PCD-003&PCD-005
模块式偏振扰偏器
PCD系列的偏振扰频器模块使用突破性的全光纤技术来有效地随机化偏振态。通过偏振加扰去偏振有许多重要的应用:对输入偏振进行加扰可以消除由被测设备的偏振灵敏度引起的测量不确定性。由于偏振相关增益(PDG)在光放大器中引起的性能下降可以通过加扰偏振状态(SOP)来抑制。偏振加扰也可用于系统中以促进和简化PMD监测。
主要特征
返回列表页产品特点
-极低插入损耗和背反射
典型应用
﹒低剩余相位和幅度调制
产品特征
- RS-232控制选项
标准模块光学参数
| 主要参数指标 | PCD-003 | PCD-005 |
|---|---|---|
| 插入损耗 | 0.05 dB | ＜0.05 dB(无连接器) |
| 标准工作波长 | 1550 nm standard | 1:1260-1650nm; 2: 980-1310nm |
| 工作波长带宽 | 100 nm | 100 nm |
| 输出偏振度 | 5 | 5 |
| 平均PMD | 0.05 ps | 0.05 ps |
| 固有插损PDL | 0.05 dB 0.01 dB typical | 0.05 dB 0.01dB typical |
| 回波损耗 | 65 dB | 65 dB(无连接器) |
| 最大输入功率 | 1000 mw | 1000 mw |
| 剩余幅度调制(RAM) | ±0.01 dB | ±0.01 dB |
| 剩余相位调制(RPM) | 0.1π | 0.1π |
| 电源 | ±12VDC/1A to 15VDC/1A | ±12VDC/1A to ±15VDC/1A +5VDC/0.2A |
| 功耗 | 10 w typical | 12 W typical |
| 扰偏频率 | 预设4种固定频率 DC~700kHz | 预设4种固定频率 DC~700kHz |
| 工作温度范围 | 10 ~40℃ | Standard: 10 to 45℃ |
| 存储温度范围 | -10 ~ 50℃ | -20 to 75℃ |
| 产品尺寸(L×W×H) | 220×100×30mm | 220×100×30mm |
