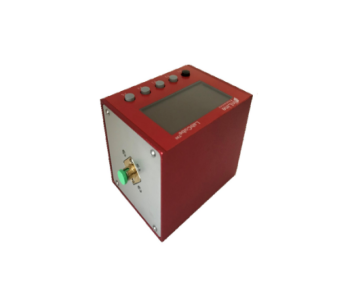

偏振消光比测试计(BPCUBE-ER100)
消光比测试仪
BP_CUBE-ER100是一种基于旋转偏振片的偏振消光比测试计，可用于光纤产品和自由空间光检测。BP_CUBE-ER100的消光比测量动态范围高达52dB，角度分辨率为0.03°，工作波长为600nm~1600nm。由于其紧凑的外形尺寸和高达每秒50次的快速测量速度，易于集成到保偏光纤自动对准系统中。
主要特征
返回列表页产品特点
·测量速度可高达50次/秒
典型应用
·紧凑型尺寸、易集成
产品特征
·可扩展到多通道器件的测量
标准模块光学参数
| 规格参数 | ||
|---|---|---|
| BP CUBE-ER100 | ||
| 工作波长范围 | 600~1600nm | |
| 标准波长 | 630nm 850nm 980nm 1060nm 1310nm 1550nm | |
| 消光比范围@1310或1550nm | 0~52dB(输入功率-5~10dBm @1550nm) | |
| 0~50dB(输入功率-5 ~10dBm @1310nm) | ||
| 0~40dB(输入功率-20 ~-5dBm) | ||
| 0~30dB(输入功率-30 ~-20dBm) | ||
| 消光比范围@630 850 980或1060nm | 0~40dB(输入功率-5 ~10dBm) | |
| 0~35dB(输入功率-15 ~5dBm) | ||
| 输入适配器 | FC/LC/SC光纤适配器 | |
| 平行光束适配器 | ||
| 自由空间成像镜头适配器 | ||
| 光功率范围3 | -60dBm ~10dBm @1310/1550nm | |
| 消光比分辨率 | 0.05dB | |
| 角度分辨率 | 0.028° | |
| 角度绝对精度 | ±1° | |
| 角度重复性 | ±0.06° | |
| 光功率测量精度 | ±0.5dB | |
| 光功率分辨率 | 0.02dB | |
| 测量速率 | ≤10次/s(正常模式) | |
| ≤50次/s(追踪模式) | ||
| 测量模式 | 连续模式 追踪模式 手动模式 | |
| 工作温度 | 0~40°C | |
| 显示器 | 2.42”128x64 OLED图形显示 | |
| 电源适配器 | 直流15V/1A | |
| 通信接口 | USB 2.0、UART | |
| GPIO | DB9包括两个模拟输出、两个TTL输入/输出 | |
| 设备尺寸 | 63.5mm x63.5mm x85mm |
