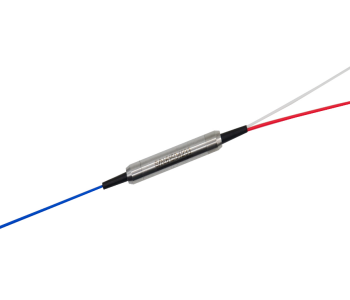

偏振分束器PBS/偏振合束器PBC
偏振合束器/分束器
公司设计供应的偏振分束器，偏振合束器，工作波长:780~1580nm多波段可选，具有高消光比，低插损，高稳定性等特点，主要应用于EDFA及拉晏光纤放大传感、相干光通信系统、偏振模色散补偿等应用。
主要特征
返回列表页产品特点
﹒低插入损耗
典型应用
·高消光比
产品特征
·多种波长可选
标准模块光学参数
| 参数规格 | 偏振分束器PBS/偏振合束器PBC | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 类型 | P | A | P | A | P | A | |||||
| 工作波可选(nm) | 1310.1480.1550 | 10.301.064 | 850.980 | ||||||||
| 工作带宽(nm) | ±40 | ±20 | ±20 | ||||||||
| 典型插入损耗(dB) | 0.4 | 0.5 | 0.6 | 0.7 | 0.7 | 0.9 | |||||
| 插入损耗(dB) | ≤0.60 | ≤0.7 | ≤0.80 | ≤0.90 | ≤0.90 | ≤1.1 | |||||
| 消光比(dB) (PBS) | ≥22 | ≥20 | ≥22 | ≥20 | ≥22 | ≥20 | |||||
| 方向性(dB) | ≥50 | ||||||||||
| 回波损耗(dB) | ≥50 | ||||||||||
| 最大光功率(mW) | ≤300 | ||||||||||
| 光纤类型Port 1 & 2 | SMF-28e orPM1310&PM1550 | PM980 | PM 850 | ||||||||
| Port 3 | SMF-28e orPM1310&PM1550 | HI 1060 orPM 980 | HI 780 or PM 850 | ||||||||
| 工作温度范围(℃) | -5 ~ +70 | ||||||||||
| 存储温度范围(℃) | -40 ~ +80 | ||||||||||
| 产品尺寸(mm) | p5.5×L35(裸纤或900um松套管) | ||||||||||
| L90W20H9.5(ABS) (3mm或2mm 护套) |
