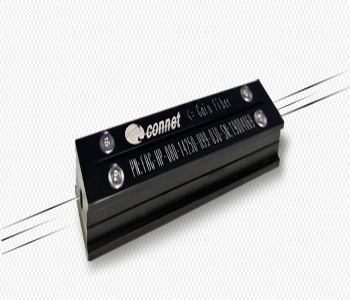

全光纤可调移相器-VPS
可调移相器
VPS系列可调光纤移相器是一款结构紧凑、操作简单、宽带宽全光纤结构移相器。通过在设备的Pin加压控制移相,此款光纤移相器提供操作波长内高达50t移相范围(可定制150nt版本)。工作波长可选范围:1280-1610nm,输出尾纤类型可选单模尾纤或保偏尾纤。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
·全光纤结构
典型应用
![](tpl/_template/image/param2.png)
﹒简单电流控制
产品特征
![](tpl/_template/image/param3.png)
. 50p移相范围
标准模块光学参数
型号/系列 | 工作波长 | 插损 | 移相范围 | 调谐时间 | 回损 | 驱动电流 | 驱动电压 | 工作温度 | 存储温度 | 尾纤类型 |
---|---|---|---|---|---|---|---|---|---|---|
vPS-15-SM | 1530-1610nm | 0.01dB | ≥50π | 800ms | 70dB | 0-65mA | 0-5V | -5~+70℃ | -40~+85℃ | SM-28 |
VPS-15-PM | 1530-1610nm | 0.01dB | ≥50π | 800ms | 70dB | 0-65mA | 0-5V | -5~+70℃ | -40~+85℃ | PM |
VPS-14-SM | 1480-1530nm | 0.01dB | ≥50π | 800ms | 70dB | 0-65mA | 0-5V | -5~+70℃ | -40~+85℃ | SM-28 |
VPS-14-SM | 1480-1530nm | 0.01dB | ≥50π | 800ms | 70dB | 0-65mA | 0-5V | -5~+70℃ | -40~+85℃ | PM |
VPS-13-SM | 1280-1330nm | 0.01dB | ≥50π | 800ms | 70dB | 0-65mA | 0-5V | -5~+70℃ | -40~+85℃ | SM-28 |
VPS-13-SM | 1280-1330nm | 0.01dB | ≥50π | 800ms | 70dB | 0-65mA | 0-5V | -5~+70℃ | -40~+85℃ | PM |
