电控可调光学延迟线|MDL系列
电动可调光延迟线

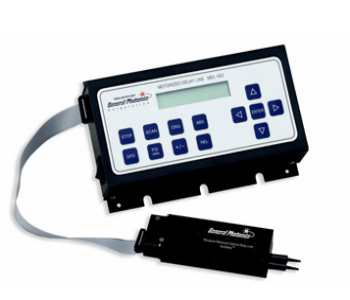

MDL-002电控可调光延迟线提供了高达560ps单通道，1120 ps双通道高精度光延迟。MDL-002延迟分辨率小于0.3um (1fs)，极低的回差小于8 fs。使用寿命很长，可不间断地连续工作。MDL-002有三种结构:1）完整的器件，用于实验室测试测量;2）带有独立的光学连接头和控制单元，易于集成到其它仪器中;3）带微型控制板的OEM版本。RS-232接口连接计算机进行远程控制。
主要特征
返回列表页产品特点
·高延迟量，可达1120 ps
典型应用
·高延迟长度比
产品特征
·高延迟分辨率
标准模块光学参数
| 型号/系列 | 工作波长 | 延迟范围 | 延迟精度 | 分辨率 | 插损 | 插损变化 | PER | 光功率 | 工作温度 | 尾纤类型 |
|---|---|---|---|---|---|---|---|---|---|---|
| MDL-002-D-35-33-SS | 1260-1650nm | 0-330ps | ±3um | 0.3um/1fs | 1.0dB | ±0.3dB | NA | 300mw | 0-40℃ | SMF-28 |
| MDL-002-D-35-56-SS | 1260-1650nm | 0-560ps | ±3um | 0.3um/1fs | 1.0dB | ±0.5dB | NA | 300mw | 0-40℃ | SMF-28 |
| MDL-002-D-35-11-SS | 1260-1650nm | 0-1120ps | ±3um | 0.3um/1fs | 1.0dB | ±0.7dB | NA | 300mw | 0-40℃ | SMF-28 |
| MDL-O02-D-15-33-PP | 1550±50nm | 0-330ps | ±3um | 0.3um/1fs | 1.0dB | ±0.3dB | 18dB | 300mw | 0-40℃ | SMF-28 |
| MDL-002-D-15-60-PP | 1550+50nm | 0-560ps | ±3um | 0.3um/1fs | 1.0dB | ±0.5dB | 18dB | 300mw | 0-40℃ | PM-Fiber |
| MDL-002-D-13-33-PP | 1310±50nm | 0-330ps | ±3um | 0.3um/1fs | 1.0dB | ±0.3dB | 18dB | 300mw | 0-40℃ | PM-Fiber |
| MDL-002-D-13-60-PP | 1310±50nm | 0-560ps | ±3um | 0.3um/1fs | 1.0dB | ±0.3dB | 18dB | 300mw | 0-40℃ | PM-Fiber |
| MDL-002-D-10-33-SS | 1060+50nm | 0-330ps | ±3um | 0.3um/1fs | 1.5dB | ±0.5dB | NA | 300mw | 0-40℃ | Hl1060 |
| MDL-002-D-10-33-PP | 1060±50nm | 0-330ps | ±3um | 0.3um/1fs | 1.5dB | ±0.3dB | 18dB | 300mw | 0-40℃ | PM-Fiber |
| MDL-002-D-10-56-SS | 1060±50nm | 0-560ps | ±3um | 0.3um/1fs | 1.5dB | ±0.3dB | NA | 300mw | 0-40℃ | HI1060 |
| MDL-002-D-10-56-PP | 1060±50nm | 0-560ps | ±3um | 0.3um/1fs | 1.5dB | ±0.5dB | 18dB | 300mw | 0-40℃ | PM-Fiber |
| MDL-002-D-84-33-SS | 840±50nm | 0-330ps | ±3um | 0.3um/1fs | 1.5dB | ±0.5dB | NA | 300mw | 0-40℃ | HI780 |
| MDL-002-D-84-33-PP | 840±50nm | 0-330ps | ±3um | 0.3um/1fs | 1.5dB | ±0.3dB | 18dB | 300mw | 0-40℃ | PM-Fiber |
| MDL-002-D-84-56-SS | 840±50nm | 0-560ps | ±3um | 0.3um/1fs | 1.5dB | ±0.3dB | NA | 300mw | 0-40℃ | HI780 |
| MDL-002-D-84-56-PP | 840±50nm | 0-560ps | ±3um | 0.3um/1fs | 1.5dB | ±0.5dB | 18dB | 300mw | 0-40℃ | PM-Fiber |
| MDL-003-35-10-S-SM | 1260-1650nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | NA | 100mw | 0-50℃ | SMF-28 |
| MDL-003-35-10-S-PM | 1260-1650nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | 18dB | 100mw | 0-50℃ | PM-Fiber |
| MDL-O03-35-10-D-SM | 1260-1650nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | NA | 100mw | 0-50℃ | SMF-28 |
| MDL-003-15-10-S-PM | 1550±50nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | 18dB | 100mw | 0-50℃ | PM-Fiber |
| MDL-003-13-10-S-PM | 1310±50nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | 18dB | 100mw | 0-50℃ | PM-Fiber |
| MDL-003-10-10-S-SM | 1060±50nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | NA | 100mw | 0-50℃ | HI1060 |
| MDL-003-10-10-S-PM | 1060+50nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | 18dB | 100mw | 0-50℃ | PM-Fiber |
| MDL-003-84-10-S-SM | 840±50nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | NA | 100mw | 0-50℃ | HI780 |
| MDL-003-84-10-S-PM | 840士50nm | 0-100ps | ±40um | 30um | 1.0dB | ±0.3dB | 18dB | 100mw | 0-50℃ | PM-Fiber |
