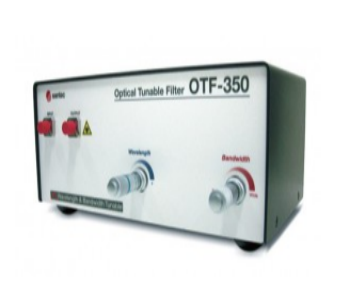

平顶型手动可调谐滤波器（带宽可调)
高精细可调节光纤滤波器
OTF-350是一种多功能手动光学可调滤波器，允许在C和L波段上同时独立地调整中心波长和带宽。独特的高精度自由空间光学器件和精确的调谐构造可实现极好的光控制和平顶型通带形状。
主要特征
返回列表页产品特点
·波长及传输带宽可以独立持续调谐
典型应用
·波长范围:1530 to 1610 nm (C&L Band)
产品特征
﹒平]顶型滤波形状
标准模块光学参数
| 平页型手动可调谐滤波器(带宽可调)OTF-350 | ||
|---|---|---|
| 参数规格 | OTF-350-N | OTF-350-w |
| 波长范围 | 1530 -1610nm | 1530 -1610nm |
| 波长可调范围 | 80nm | 80nm |
| 带宽@-3dB 【FWHM】 | 0.2-10.Onm | 0.1 -15.0 |
| 带宽@-20dB | ≤0.6nm 【FWHM0.2nm】 | ≤ 0.4nm 【FWHM0.1nm) |
| 带宽@-20dB | ≤0.6nm 【FWHM0.2nm】 | ≤15.5nm 【FWHM15.0nm】 |
| 群速色散(QVD) | ≤±1(Typ. s 士0.2)ps/nm | 25dBm |
| 最大输入功率 | 25dBm | 25dBm |
| 插入损耗 | ≤5 (Typ. s 3.5)dB 【FWHM≥0.5n) | ≤5 (Typ.s 3.5)dB【FWHM≥0.2nm) |
| 插入损耗 | ≤7dB【FWHM0.5nm) | ≤7dB 【FWHM0.2nm) |
| 插损均匀度(典型值) | ≤ 0.5dB | ≤0.5dB |
| 光回损 | ≥40 (Typ. 245)dB | ≥40 (Typ. 245)dB |
| 串扰(典型值) | ≥ 50dB | ≥50dB |
| PDL(典型值) | ≤0.25dB【SMF] | ≤0.25dB【SMF] |
| 光纤类型 | SMF or PMF | SMF or PMF |
| 光连接器 | FC or sc | FC or sc |
| 连接器剖面 | SPC or APC | SPC or APC |
| 尺寸(WHL) | 250x113x151mm | 250x113x151mm |
| 产品重量 | 3.5Kg | 3.5Kg |
