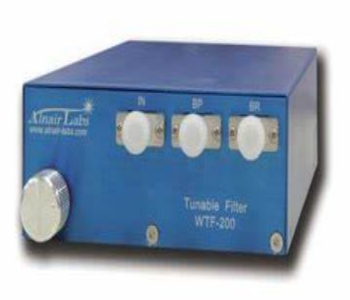

FBG型光纤滤波器│WTF-200系列
高精细可调节光纤滤波器
公司供应的日本Alnairlabs公司的WTF-200系列可调谐FBG光纤滤波器基于专有的压缩调谐光纤布拉格光栅技术设计生产。中心波长多种波段可供选择，最大调谐范围通常为20nm，可根据要求提供不同形状、带宽和中心波长的定制版本，且用户自行提供的FBG也可以安装在WTF-200可调谐FBG光纤滤波器中。
主要特征
返回列表页产品特点
﹒窄带光学滤波
典型应用
·极好的滤波谱型
产品特征
·低插入损耗
标准模块光学参数
| WTF-200 | 主要参数指标 | |||
|---|---|---|---|---|
| T01 | T02 -T03 | T04-T05-T06 | ||
| 中心波长 | 标准 | |||
| 3dB带宽 | nm | 0.08-0.16(典型:0.1) | 0.2/0.3 | |
| 波长可调范围 | nm | ≥10 | ≥20 | ≥20 |
| 峰值插损 | dB | ~3.5 (≤8) | ~2.5 (≤3.5) | ~2.5 (≤3.5) |
| 插损变化 | dB | ~0.2 (≤0.5) | ~0.2 (≤0.5) | ~0.2 (≤0.5) |
| 输出边带抑制 | dB | ~26 (z23) | ~26 (≥23) | ~26 (≥23) |
| 反射深度(反射) | dB | ~3-6 | ~10 | ~15 |
| 最大输入功率 | mw | ≤500mw | ||
| 光纤类型 | 单模或保偏 | |||
| 光连接器 | FC/APC 其他可选 | |||
| 尺寸 | mm | 120x50x205 | ||
| 重量 | Kg | 1 |
