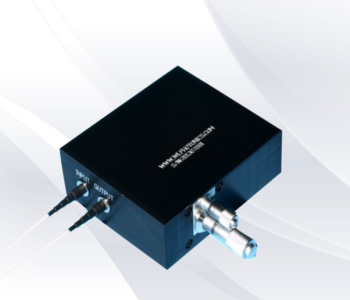

宽带可调谐光纤滤波器│TFWM&TFWE
高性价比光纤滤波器
公司可调谐光纤滤波器产品种类有宽带可调谐光纤滤波器、窄带可调谐光纤滤波器、带通可调谐光纤滤波器、滤波带宽-波长同时可调谐光纤滤波器，手动、电控版本可选。波长范围:7801700nm波段可选(1064nm，1310nm，1550nm波段可选，中心波长可定制);波长可调范围高达140nm(可定制);超低插损，60nm可调范围内插损典型值只有1.5dB，高回损，高消光比，高功率版本连续波输入高达5W可定制，尾纤可选单模(SM)、保偏(PM)，连接器可定制。
主要特征
返回列表页产品特点
·超低插损，偏振相关损耗
典型应用
﹒平]顶滤波谱型
产品特征
·超高边缘滚降/衰减，高带外抑制
标准模块光学参数
| 中心波长 | 1060nm士15nm | 1310nm土15nm | 1550nm士20nm | 1600nm+20nm | ||
|---|---|---|---|---|---|---|
| 可调范围(TR) | 80nm-BW | 100nm-BW | 100nm-BW | 100nm-BW | ||
| 插损 | 2.0dB typ. and 3.0dB max.(不含连接器) | |||||
| 3dB带宽 | 最大 | BW1minto 80nm | BWminto 100nm | BWminto 100nm | BWmin to100nm | |
| S级 | BWmin1.40nm | BWmin2.00nm | BWmin2.50nm | BWmin2.50nm | ||
| P级 | BWmin0.60nm | BWmin0.80nm | BWmin1.00nm | BWmin1.20nm | ||
| U级 | BWmin0.20nm | BWmin0.25nm | BWmin0.35nm | Bw min0.40nm | ||
| 波长分辨率 | 0.02nm | |||||
| 波长重复性 | +0.02nm | |||||
| 偏振相关损耗 | 0.15dB typ./0.30dB max(单模尾纤版本) | |||||
| 消光比 | 20dB(保偏尾纤版本 不含接头) | |||||
| 光谱谱型 | Flat-top | |||||
| 带通平坦度 | 0.05dB(最小3dB带宽测试值) | |||||
| 边缘滚降 | S级 | 30dB/nm | 25dB/nm | 22dB/nm | 20dB/nm | |
| P级 | 80dB/nm | 60dB/nm | 55dB/nm | 5OdB/nm | ||
| U级 | 150dB/nm | 120dB/nm | 100dB/nm | 100dB/nm | ||
| 最大输入光功率 | 500mw (CW) 高达5W可定制 | |||||
| 回损 | 45dB | |||||
| 带外抑制 | 50dB for BW 2x BWmin | |||||
| 偏振模色散 | 0.2ps (SM fiber pigtail only) | |||||
| 群延迟 | e0.1ps/nm | |||||
| 尾纤类型4 | HI1060 | SMF-28e | ||||
| Panda PM980 | Panda PM980 | Panda PM1550 | ||||
| 工作温度范围 | 10°C to 50°c | |||||
| 存储温度范围 | -10°C to 75°C | |||||
| 产品重量 | 0.75kg | |||||
| 符合标准 | RoHS compliant | |||||
| 备注1: BW min | 最小平顶谱型带宽 | |||||
| 备注2:3dB带宽 | 带宽越大 可调范围越小 | |||||
| 备注3:边缘滚降 | -3dB至-4dB带宽测试值 | |||||
| 备注4:尾纤 | 对齐慢轴 LMA PLMA类型光纤可选 |
