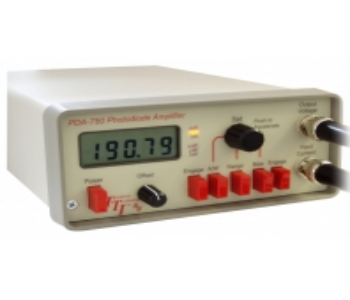

光电二极管跨阻放大器|PDA-750
光电探测器跨阻放大器
PDA-750是一款低噪声、高增益、跨阻放大器,旨在提供从光电二极管光电倍增管或其他类似电流源产生的电流的直接数字读数。PDA-750具有±20nA至±20 mA的满量程输入范围和小于1 pA的噪声水平,可提供出色的动态范围。通过前面板控件数字输入A/W设置允许仪器以瓦特为单位显示电流测量值。A/W设置范围从1.000到0.100。可变偏置电源内置于仪器中,可与被测设备串联。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
.80dB动态范围
典型应用
![](tpl/_template/image/param2.png)
·小于1 pA的噪声
产品特征
![](tpl/_template/image/param3.png)
·最大分辨率1~+/- 20 000
标准模块光学参数
PDA-750光电二极管跨阻放大器 | |
---|---|
全扫描范围 | ‘+ 20 nA to ± 20 mA in decade steps; 1 pA maximum resolution |
最大输入电流((损伤阈值) | ±25 mA |
测量不确定性 | ±0.05 of Reading ± 2 Least Significant Digits |
A/W设置 | 0.100 to 1.000 A/W in increments of .005 A/W |
输入阻抗(DC to 2 KHz) | Zero Ohms Virtual Ground Single Ended |
输入电容 | 25 pF |
输出阻抗 | 100 Ohms |
偏执电压 | Selectable from - 14 V to + 14 V in 6.5 mv increments |
模拟输出端口 | ± 2 V corresponds to ± 20 000 counts of range in use |
噪声与漂移 | ± 1 pA/5 seconds on most sensitive range |
背景扣除 | ±200 of the range in use |
模拟输出频率响应 | DC to 2 KHz most sensitive range DC to 40 KHz least sensitive range |
RS-232端口 | 9600 Baud N-8-1 3 wire Bidirectional Cable Provided |
显示 | 41/2 Digit LCD 0.4" high |
功率需求 | Rechargeable Ni-mH batteries provide approximately 10 hours of use |
额外电源 | 85 - 250 VAC 5O-60 Hz 9 VA |
电源适配器 | Adaptors provided for Us Continental Europe Great Britain and Australia |
工作温度范围 | 0 - 40℃ |
产品尺寸 | 5.5”Wx 2.5”Hx 8.5” L(140 x 63x 215 mm) |
产品重量 | 0.9 kg (excluding external power supply) |
提供互连电缆 | Rs-232 14 feet max length |
CE认证 | Yes |
提供配件 | Rs-232 cable Power Supply/Charger Operating Manual |
标准质保 | 两年质保 |
软件 | 标准应用软件 |
