光电转换器│TIA-952
光电转换模块

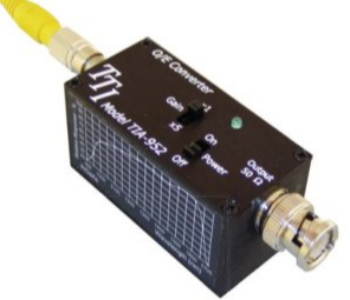

TIA-952光接收器是—种方便、易于使用的O/E转换器。它在需要快速检查激光源、光发射机或光纤通信链路吞吐量的各种实验室、工厂和现场服务情况下非常有用。该装置可以方便地直接安装在示波器、数字化仪或其他读出设备的垂直输入BNC连接器上。提供的大面积锢家砷检测器针对单模和多模光纤进行了优化,覆盖了900到1700 nm的光谱区域。增益是开关可选的,并提供大约500和2500伏/瓦的峰值响应度值。TIA-952的电气带宽在使用低增益设置时超过800 MHz,在高增益模式下超过300 MHz。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
﹒大面积InGaAs 探测器
典型应用
![](tpl/_template/image/param2.png)
.800 MHz模拟带宽
产品特征
![](tpl/_template/image/param3.png)
﹒可选增益设置
标准模块光学参数
TIA-952参数规格 | |
---|---|
探测器类型 | Large area InGaAs |
电流响应 | 30 KHz to 800 MHz Low gain 30 KHz to 300 MHz High Gain |
最大线性输入功率 | 500 vw or 2500 v/w @ 1550 nm when terminated in a 50 Ohm Load |
最大输入功率损伤阈值 | 2 mw |
带宽@1550nm Typ. | 15 mw |
输出阻抗 | InGaAs: 850 - 1700 nm |
输出连接器 | 50 Ohms |
光连接器类型 | Male BNC |
输入数值孔径 | Specify FC or ST |
探测器类型 | 0.29 |
输入光纤容纳 | 9um Single mode or 50/125 & 62.5/125um multi-mode |
输出失调电压(offset) | N/A Volts |
噪声 | 9.5 pW/ root-Hz at peak responsivity |
最大输出电压 | Low gain 2.0 v pk-pk High Gain 4 v pk-pk (Into 50 ohms) |
电源 | Supplied wall-mount universal power supply |
壁挂式电源要求 | 90-260VAC 50 - 60 Hz 16 VA Max. |
提供电源连接器 | North America British Continental Europe Australian |
产品尺寸( mm ) | 30.5 W x 63Lx 33H |
产品重量 | 5.6 oz(0.16 Kg) |
LED信号显示 | Power On |
工作温度范围 | 0-40℃ |
标准质保 | 两年指标 |
LED信号显示 | Transit Case Universal Power Supply and Manual |
