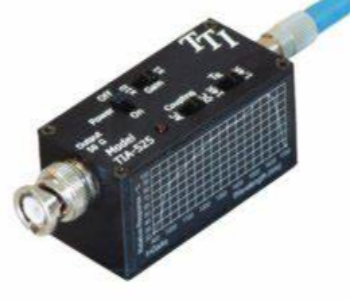

光电转换器|TIA-525
光电转换模块
TIA-525光接收器是—种方便、易于使用的光电转换器(O/E converter)。它在需要快速检查激光源、光发射器或光纤通信链路输出的各种实验室和现场服务情况下非常有用。该装置可以方便地直接安装在示波器、数字化仪或其他读出设备的垂直输入BNC连接器上。
主要特征
返回列表页产品特点
- 50Q负载匹配输出
典型应用
.可选电池或电源适配器供电
产品特征
.DC至125 MHz模拟带宽
标准模块光学参数
| 光电转换器|TIA-525 | |
|---|---|
| 探测器类型 | silicon or InGaAs (TIA-525S TIA-525l respectively) |
| 模拟带宽(-3 dB) | DC to 125 MHz (Tr 1.4 K) DC to 35 MHz (Tr 14 K) |
| 可选跨阻阻抗 | 1.4 K Ohms 14 K Ohms |
| 增益选择 | x 1 or × 10 |
| 最大线性输入功率 | 1.2 mw |
| 最大输入功率(损伤阈值) | 10 mw |
| 光谱响应范围 | Silicon: 400 to 1000 nm InGaAs: 850 to 1700 nm |
| 输出阻抗 | 50 Ohms |
| 输出连接器 | Male BNC |
| 光纤连接器 | Specify FC or ST or Free-Space |
| 输入数值孔径 | 0.29 |
| 耦合输出 | DC or AC (100 Hz Low Frequency Cutoff) |
| 输出偏移电压 | +/-0.1 Volt |
| 噪声水平 | 3.0 pW/ root-Hz at peak responsivity |
| 最大输出电压 | 4V pk-pk no load 2 V pk-pk with 50 ohm Load |
| 功率要求 | 9 V Battery or supplied universal wall-mount power supply |
| 电池寿命 | Approximately 30 hours (no load) |
| 壁挂式电源要求 | 95-260VAC 50 - 60 Hz 16 VA Max. |
| 提供连接器 | North America British Continental Europe Australian |
| 产品尺寸( mm ) | 63Lx 30.5 W x 32 H |
| 产品重量 | 5.6 oz(0.16 Kg) |
| LED信号显示 | Power On |
| 工作温度范围 | 0 to 40 C |
| 标准质保 | Two Years Component and Workmanship 30 Day Satisfaction Guarantee |
| 提供配件 | Transit Case Universal Power Supply 9 v ULTRALIFE Lithium Battery Manual |
