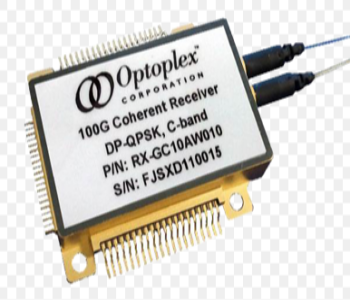

集成式100Gb/s DP-QPSK相关接收器
DPSK/DQPSK接收器
集成的100-Gb/s DP-QPSK接收器将两个90°光混合器与四对平衡光电探测器(PD)和四个线性TIA集成到单个蝶形封装中。与其他不包含偏振分束器(PBS)和/或功率分束器(BS)的技术不同，Optoplex的接收器包含这两种技术以及光混合器、PD和TIA，以提供完全集成的解决方案，这将使用户受益在完全消除光纤路由和倾斜管理方面。集成接收器以高达32GBaud/s的波特率工作。
主要特征
返回列表页产品特点
·完全符合OIF 要求
典型应用
·内置PBS和 BS
产品特征
﹒小偏斜
标准模块光学参数
| 参数 | Unit | Min | Typ | Max | ||
|---|---|---|---|---|---|---|
| 频率范围 | C-Band | THz | 191.5 | 196.2 | ||
| L-Band | THz | 186 | 191.5 | |||
| Symbol Rate | GBaud | 12.8 | ||||
| 信号功率:工作范围 | dBm | -18 | -10 | 0 | ||
| 本振功率 | dBm | |||||
| 线性输出摆幅调整范围 | Standard | mVppd | 300 | 500 | 700 | |
| Extended | mVppd | 400 | 900 | |||
| 最大增益控制带宽 | MHz | 5 | ||||
| 总谐波失真 | 5 | |||||
| 共模抑制比(CMRRDC) | Signal to l & Q | dB | -20 | |||
| LO to l & Q | dB | -12 | ||||
| 共模抑制比(CMRR8.8GHz) | signal to l & Q | -16 | ||||
| LO to l &Q | -10 | |||||
| 小信号带宽 | GHz | 8.8 | ||||
| 低频截止频率 | kHz | 100 | ||||
| 相位误差 | deg | +/- 5 | ||||
| 光信号反射率 | dB | -27 | ||||
| 输出电回损(S22) | f 8GHz | dB | 10 | |||
| 8GHz f 10GHz | 8 | |||||
| 10GHz f 12.8 GHz | 6 | |||||
| 便宜(Skew) : p n | ps | 1 | ||||
| 通道偏移 | ps | 5 | ||||
| 通道偏移变化 | ps | 2 | ||||
| 最大输入功率 | mw | 300 |
