23GHz平衡光电探测器模块
差分平衡探测器

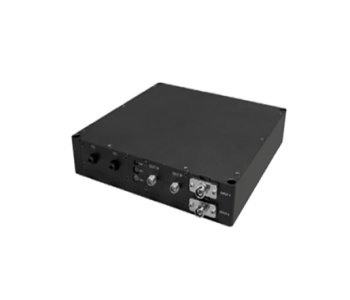

BPR-23-M是一款23GHz平衡式光电接收器模块。这种具有成本效益的接收器模块在单+5V电源下运行，可为用户提供适用于平衡光电检测和43 Gbit/sDQPSK接收器等应用的交钥匙解决方案。
主要特征
返回列表页产品特点
﹒双光输入平衡光电二极管
典型应用
﹒差分射频输出，线性高增益TIA
产品特征
·用于交流耦合的内置直流块
标准模块光学参数
| BPR-23-M | 典型参数信息 |
|---|---|
| 工作波长范围 | 1480 nm to 1620 nm |
| 光功率输入范围 | -10 to +4 dBm |
| 3dB带宽 | 23 GHz typ.19 GHz min. |
| 转换增益 | 1500 V/w typ. 1300 v/w min. |
| 光回波损耗 | 30 dB typ. |
| 偏振相关损耗 | 0.5 dB max. |
| 反向偏置电压 | 3.3 V |
| 输出回波损耗 | 10 dB up to 11 GHz 7 dB up to 20 GHz |
| 工作模式 | MGC:固定增益|AGC:可调输出幅度 |
| 差分电压摆幅 | 1200 mVpp |
| 耦合方式 | AC-Coupled |
| 脉宽 | 22 ps typ. 25 ps max. |
| 偏差(Skew) | 10ps max. |
| 工作温度范围 | 0°C to +60 °C |
| Storage Temperature | ‘-40 °C to +85°C |
| 存储温度范围 | 85max. |
| 电源 | 5 v |
| 功耗 | 500 mW typ. |
| 产品尺寸 | 162mm x 112mm x 33mm |
| 光连接器 | FC/APC or LC/APC |
| 光纤类型 | SMF-28 |
| RF输出连接器类型 | SMA differential |
