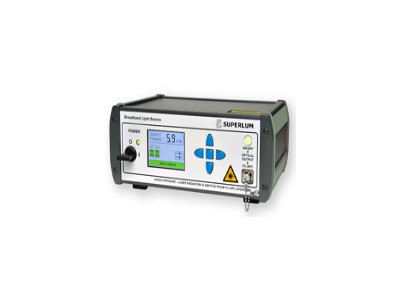

主震荡功率放大SLD系统( MOPA)Superlum
OCT应用-SLED光源
这是通过一种称为MOPA(主振荡器功率放大器)的特殊光学方案实现。下图显示了MOPA方案的简化框图。作为主光源的中功率SLD提供6-10mW的光功率，以850nm为中心的10-20 nm相对较宽的光谱。 通过隔离度高于-25dB的合适的光隔离器后，通过光谱匹配的半导体光放大(SOA)将功率提高到50 mw的高水平。
主要特征
返回列表页产品特点
850nm中心波长
典型应用
光谱带宽10-20nm
产品特征
输出功率高达50mw
标准模块光学参数
| 型号/规格 | MOPA-SLD-850 |
|---|---|
| Master Oscillator Power Amplifier SLD System | |
| 中心波长(nm) | 850±2 |
| 光谱带宽FWHM(nm) | 10-20 |
| 光谱纹波 | 2 |
| 输出功率 | 50mW (z45mW) |
| 最大允许背反 | -10dB ( 10-feedback ) |
| 输出功率稳定性 | 0.5 |
| 偏振消光比( PER ) | 18dB(20dB典型值) |
| 光纤类型 | 康宁-PM850 |
| 偏振对齐 | 慢轴(快轴截止 ) |
| 光连接器 | FC/APC(2.0mm) |
| 工作模式(SLD/SOA ) | 恒功率模式 |
| 启动控制 | 1)手动模式:面板控制 |
| (2)程控模式: a)TTL脉中控制 ;b )RS-232接口控制 | |
| 调制端口输入 | TTL:0-5V |
| 调制端口连接器 | SMA |
| I/0接口 | RS-232 |
| 电源信息 | 110VAC.50-60HZ |
| 功耗 | 20w max |
| 热机时间 | 10min |
| 工作温度范围 | +15°C~+30°C |
| 存储温度范围 | 0-+40°C |
| 连续工作时间 | 16小时/天 |
| 重量 | 7Kg |
| 保护测试 | 开机软件保护(详情联系我们 ) |
| 激光安全测试/保护 | 按键控制，远程互锁，手动复位，激光激活视觉 |
| 备注: |
