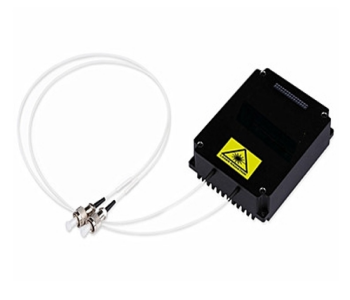

小信号掺饵光纤放大器 Pre-Amp
预放/助推EDFA
EDFA-PA系列小信号掺饵光纤放大器(PA，Pre-Amplifier)是专用于-45dBm~-25 dBm范围内的微弱光信号的放大，小信号典型增益高达35或45 dB，具有较低的噪声系数，通常应用在光电探测器之前以提高其对弱光信号的探测能力。
主要特征
返回列表页产品特点
·宽波长范围:1530~1565nm
典型应用
·高小信号增益
产品特征
·低噪声系数
标准模块光学参数
| 光学指标 | 单位 | 典型值 | 备注 | ||
|---|---|---|---|---|---|
| 型号 | EDFA-PA-35 | EDFA-PA-45 | |||
| 波长范围 | nm | 1530~1565nm | C-band | ||
| 输入功率 | dBm | -35~-25 | -45~-25 | ||
| 小信号增益系数 | dB | 35 | @-35dBm输入 | ||
| 小信号增益系数 | dB | 45 | @-45dBm输入 | ||
| 噪声指数 | dB | 4.5 | @-35dBm输入 | ||
| 增益平坦度 | dB | 3 | |||
| 偏振相关增益 | dB | ＜0.3 | |||
| 偏振模色散 | ps | 0.5 | |||
| 输入/输出端隔离度 | dB | ＞35 | |||
| 尾纤类型 | SMF-28单模光纤 | ||||
| 尾纤接头类型 | FC/APC | 其他类型可定制 | |||
| 工作模式 | 自动电流控制(ACC) | ||||
| 电气和环境参数 | 台式 | 模块 | |||
| 控制方式 | 按键 | RS232串口通信 | |||
| 通信接口 | 选配 | DB9 Female | |||
| 供电 | 100~240V AC 30W | 5V DC 15W | |||
| 尺寸 | 260(W)×280(D)×120(H)mm | 125(W)×150(D)×20(H)mm | |||
| 工作温度范围 | 0~+55°C | ||||
| 工作湿度范围 | 0~70 |
