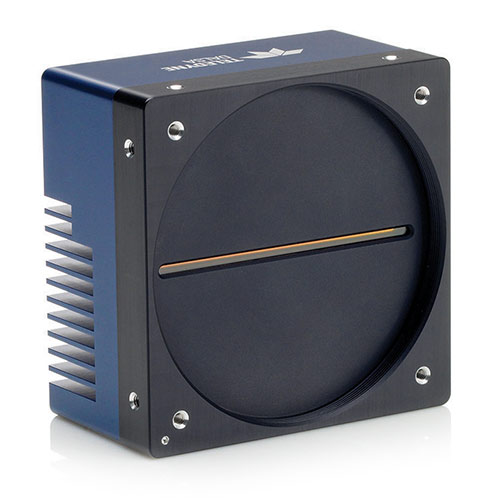

92 KHz InGaAs 线扫描相机|1024-乳酸丁酸2
线阵相机
1024-LDH2是第二代高速1024 像素线扫描InGaAs 相机，可将A线速率提高到每秒91，911线。这使得光谱域光学相干断层扫描(1.04 m 的SD-OCT 可在眨眼间捕捉视网膜、神经头和脉络膜层的详细 3-D 体积，对于1.31um SD-OCT，基于二极管阵列的OCT 系统为多普勒或偏振敏感OCT 提供卓越的相位稳定性。LDH2 提供12位数字捕获到基本格式的Camera Link@ 接口卡，同时为高线速提供超过 2300:1的最大动态范围
主要特征
返回列表页产品特点
91，911lps，12位1024 像素
典型应用
读取时集成快照采集
产品特征
长响应超过 0.8 um 至17 m，1.05 和131 m OCT
具有平坦的QE
标准模块光学参数
| 电光性能 | ||||||
|---|---|---|---|---|---|---|
| 传感器格式 1 | 1024 像素，25um 间距，带8个读出ADC | |||||
| 光学光圈 像素高度 ) | 500um或25um（方形像素由探测器表面的掩模清晰定义) | |||||
| 峰值量子效率 | ＞70 | |||||
| 增益电容设置净满井容量(Me- ) 2 | 0.1pF | 1pF | 10pF | |||
| 典型 | 规范 | 典型 | 规范 | 典型 | 规范 | |
| 2 | 1.4 | 8.7 | ＞7.7 | 85 | 70 | |
| 增益(电子/cnt)13 | 540 | ＜620 | 2200 | ＜2450 | 21400 | ＜24500 |
| 时域噪声(均方根计数)12 | 2.0 | ＜2.4 | 1.6 | ＜1.8 | 1.3 | ＜14 |
| 微分非线性1 2 | ﹢/-0.8 | ＜+/- 1.2 | +/- 0.8 | +/- 1.2 | +/- 0.8 | +/- 1.5 |
| 像素规格错误 | 白色、黑暗、嘈杂或像素超过平均值的 +/- 10，当在全孔的 50下照明时 | |||||
| 坏像素数限制为阵列总数的1;5 像素内没有坏邻居 | ||||||
| 曝光时间13 | 预设模式下为 0.007 ms至1ms，用户编程时或通过外部触发器宽度为1s | |||||
| 触发模式3 | 自由运行、每个触发单行、可变曝光或门控突发 | |||||
| 同步输出 | SMA连接器:数字信号，集成时高 | |||||
| 外部触发器 3 | 通过 CC1或 SMA 的三种模式 | |||||
| 外部变量 ET | 用户由触发输入信号的持续时间设置(最小ET脉冲:10us) | |||||
| 外部触发抖动 | ﹢/-1 时钟周期:内部 ET 时标称值为 80 ns | |||||
| 像素率 | 最大 100 Mpix/s，每个 Camera Link 频闪时钟上传输 2个12 位字，频率为 50 MHZ | |||||
| 数字输出格式 | 12位基本相机链接@推荐 NI PCIe-1427 或同等的 图像采集卡 | |||||
| 读出模式 | 边读边积分，差分双采样 | |||||
| 校正(预设 OPR ) | 工厂校准增益、偏移和坏像素替换，适用于阵列中心 90 |
