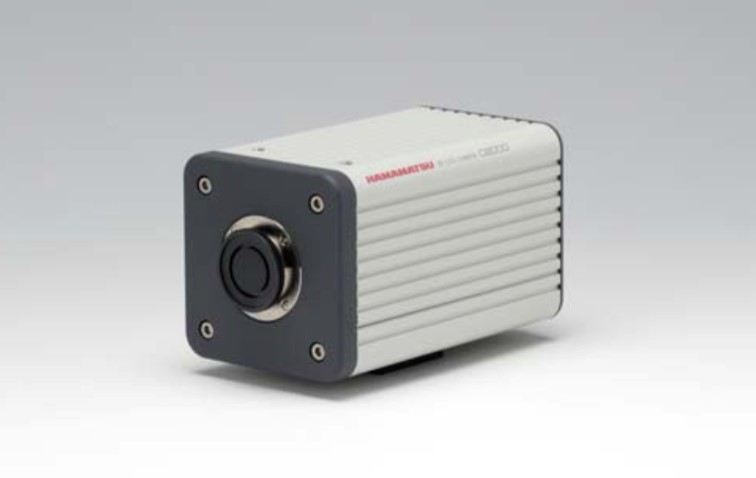

EM-CCD相机 C9100-23B
CCD相机
自1980年代以来，滨松公司就一直利用其独特的相机设计技术开发高灵敏度，低噪声的相机，并一直为尖端科学技术研究的发展做出了贡献。 现在，我们很自豪地发布具有终极性能的ORCA-Quest。 C15550-20UP是世界上第一台装有qCMOS图像传感器并能够使用最新开发的专用技术解析光电子数量的相机，这些特点使得其在定量成像方面有着无与伦比的效果。
主要特征
返回列表页标准模块光学参数
| 像素尺寸 | 16 um (H)x16 um （V） |
|---|---|
| 有效面积 | 8.19 mm (H) x 8.19 mm (V) |
| 像素时钟速率(EM-CCD读出) | 22 MHZ，11 MHZ 0.6875 MHZ |
| 像素时钟速率(正常 CCD读出) | 0.6875MHz |
| EM (electron multiplying) 增益 | 4x to 1200x (typ.)2 |
| 超低光探测 | Photon Imaging mode (1，2，3) |
| 最快读出速度 | 70.4 frames/s to 1076 frames/s |
| 读出噪声(EM-CCD读出) | 36 electrons (EM qain 4x，at 22 MHz) (rms) (typ.25 electrons(EM qain 4x， at 11 MHz) (rms) (typ.)8 electrons (EM gain 4x， at 0.6875 MHz) (rms) (typ.)1 electron max.(EM qain 1200x ) (rms) (typ.) |
| 读出噪声(正常CCD 读出) | 8 electrons (at 0.6875 MHz) (rms) (typ.) |
| 满阱容量 | EM-CCD readout: 370 000 electrons(Max.800 000 electrons) (typ.)3NORMAL CCD readout: 140 000 electrons (typ.) |
| 温度稳定性(强制风冷) | ±0.01°C(typ.) |
| 温度稳定性(水冷) | ±0.01C(typ.) |
| 暗电流(强制风冷) | 0.005 electron/pixel/s (-65 C) (typ.) |
| 暗电流(冷) | 0.0005 electron/pixel/s (-80 C)(typ. |
| 时钟感生电荷 | 0.0015 events/pixel/frame (typ.) |
| 曝光时间(内部同步模式) | 13.9 ms to 1 s (22 MHz)27.2 ms to 2 h (11 MHz)421.5 ms to 2 h (0.6875 MHz) |
| 曝光时间(外部触发模式) | 10 us to 1 s(22 MHz)10 us to 2h(11 MHz， 0.6875 MHz) |
| A/D 转换器 | 16 bit |
| 输出信号/外部控制 | IEEE1394b |
| 子阵列 | Every 16 lines (horizontal， vertical) size， position can be set |
| 图像拼接 | 2x2，4x48x816x164 |
| EM增益重调 | Available |
| 镜头卡口 | C-mount |
| 电源 | AC 100 V to 240 V 50 Hz / 60 Hz |
| 功耗 | Approx140 VA |
| 环境储存温度 | ﹣10°C to + 50°C |
| 环境工作温度 | 0°C to+40°C |
| 保证性能温度 | 0°C to + 30°C |
| 环境工作/储存湿度 | 70 max. (with no condensation) |
