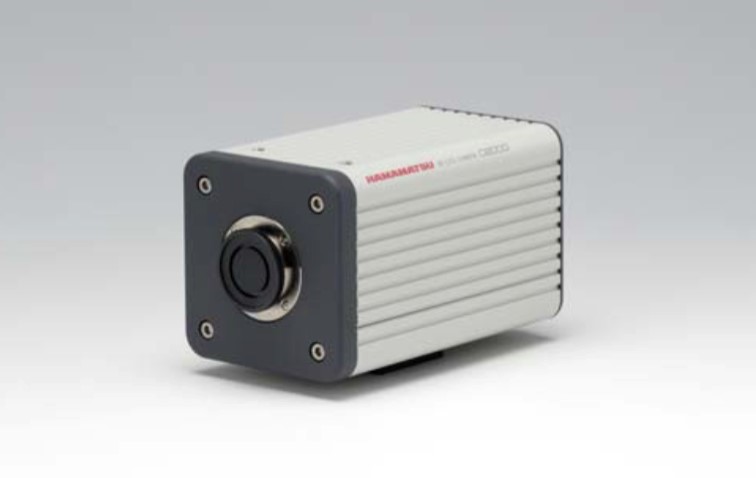

EM-CCD相机 C9100-24B
CCD相机
ImagEM X2-1K(C9100-24B)是 款超多功能相机，全画幅下输出速度达18.5帧/秒，并有高灵敏度(1024x1024像素]。其在接近黑暗的条件下具有很高的信噪比，而且暗电流极低，因此既能长时间又能快速的进行定量超弱光成像。
主要特征
返回列表页标准模块光学参数
| 产品型号 | C9100-24B |
|---|---|
| 相机头类型 | Hermetic vacuum-sealed air/water-cooled head1 |
| 窗口 | Anti-reflection (AR) coatings on both sides， single window |
| 镀抗反膜 | No |
| 成像设备 | Electron Multiplying Back-Thinned Frame Transfer CCD |
| 有效像素数 | 1024(H)x1024(V) |
| 像素尺寸 | 13 um (H)x13 um(V) |
| 有效面积 | 13.3 mm (H) x 13.3 mm (V) |
| 像素时钟速率(EM-CCD读出) | 22 MHZ，11 MH， 0.6875MHZ |
| 像素时钟速率(正常 CCD读出) | 0.6875 MHZ |
| EM (electron multiplving) 增益 | 0.6875MHz1x，10x to 1200x (typ.)2 |
| 超低光探测 | Photon Imaging mode (1 2 3) |
| 最快读出速度 | 18.5 frames/s to 314 frames/s3 |
| 读出噪声(EM-CCD 读出) | 15 electrons (EM qain 4x， at 22 MHz)(rms) (typ.)10 electrons (EM qain 4x， at 11 MHz)(rms) (typ.)3 electrons (EM gain 4x， at 0.6875 MHz) (rms) (typ.1 electron max.(EM gain 1200x ) (rms) (typ.) |
| 读出噪声(正常CCD 读出) | 10 electrons (at 0.6875 MHz) (rms) (typ.) |
| 满阱容量 | EM-CCD readout: 400 000 electrons(Max. 800 000 electrons) (typ.)4NORMAL CCD readout: 50 000 electrons (typ.) |
| 模拟增益 | EM-CCD readout(22 MHZ): 1xEM-CCD readout(11 MHZ/0.6875 MHZ):0.5x，1xNormal CCD readout: 1x， 2x， 3x，4x，5x |
| 温度稳定性(强制风冷) | ±0.01°C(typ.) |
| 温度稳定性(K冷) | ±0.01°C(typ.) |
| 暗电流(强制风冷) | 0.01 electron/pixel/s(-65 C) (typ.) |
| 暗电流(水冷) | 0.001 electron/pixel/s (-80 C) (typ.) |
| 时钟感生电荷 | 0.01 events/pixel/frame (typ.) |
| 曝光时间(内部同步模式) | 52.7 ms to 1 s (22 MHz)103.2 ms to 2 h (11 MHz)1616.9 ms to 2 h (0.6875 MHz) |
| 曝光时间(外部触发模式) | 10 us to 1 s(22 MHz)10 us to 2h(11 MH，0.6875 MHZ) |
| A/D 转换器 | 16 bit |
| 输出信号/外部控制 | IEEE1394b |
| 子阵列 | Every 16 lines (horizontal， vertical) size， position can be set |
| 图像拼接 | 2x2，4x4 |
| EM增益保护 | EM warning mode， EM protection mode |
| EM增益重调 | AvailableC-mount |
| 镜头卡口 | AC 100 V to 240 V 50 Hz / 60 Hz |
| 电源 | Approx.140 VA |
| 环境储存温度 | ﹣0°C to + 50C |
| 环境工作温度 | 0°c to + 40C |
| 保证性能温度 | 0°c to + 30C |
| 环境工作/储存湿度 | 70 max.(with no condensation) |
