皮秒电光调制器驱动T-130
脉冲驱动器

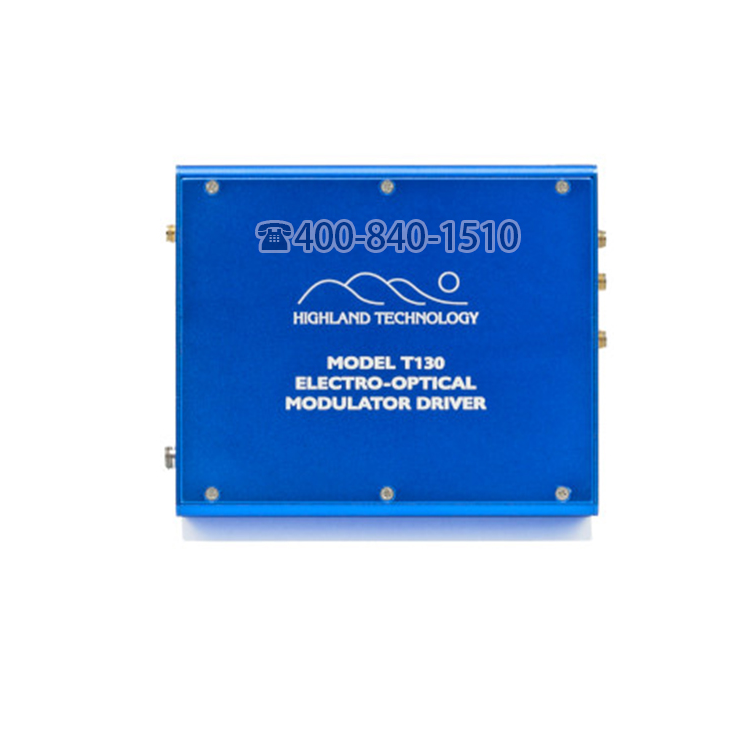

T130专为高脉冲输出驱动能力和多功能性而设计。与典型的电信级电光驱动器模块不同,它提供完整的7Vpp幅度摆幅,使其成为高Vpi电光调制器类型器件的理想匹配。
主要特征 ![](tpl/_template/image/xla3.png)
![](tpl/_template/image/xla3.png)
![](tpl/_template/image/return.png)
产品特点
![](tpl/_template/image/param1.png)
外触发模式
典型应用
![](tpl/_template/image/param2.png)
-适合脉宽:250ps-300ns
产品特征
![](tpl/_template/image/param3.png)
﹒可编程延迟
标准模块光学参数
Model | T130 |
---|---|
功能 | 外部触发的单通道脉冲发生器和EOM驱动器 |
触发 | 上升沿触发,5OQ输入阻抗,直流耦合 |
阈值:+0.5伏 | |
最大安全输入:-0.6伏至+6伏 | |
传播延迟 | 范围1: 8ns标称插入延迟 |
范围2:20ns标称插入延迟 | |
范围3: 70ns标称插入延迟 | |
RF输出 | 用户可调:-0.5~+7Vpp 50Q;交流耦合输出 |
脉冲速率 | 最小脉冲频率为0Hz |
范围1:最大50 MHz 取决于延迟/宽度设置 | |
范围2:最大25 MHz 取决于延迟/宽度设置 | |
范围3:最大5MHz 取决于延迟/宽度设置 | |
上升/下降时间 | 100ps typ measured at 10/90 |
可编程时序 | 范围1:延迟0到5ns宽度250ps到5ns d+w e 5nsw 50ns |
范围2:延迟0到50ns宽度500ps到50ns d+w 50ns | |
范围3:延迟0到300ns宽度1ns到300ns d+w 300ns | |
范围可通过前面板DIP开关或远程选择 | |
抖动/JITTER | 范围1: 3ps RMS typ. |
范围2: 10ps RMS | |
范围3: 50ps RMS | |
偏置 | RF端口:内部/外部偏置T三通输入 |
集成偏置: ± 6 volts 100 mA max | |
偏置在设置为INT模式时用作Hi-Z电压监视器 | |
控制 | Trimpots RS-232 and USB |
工作温度范围 | 0-50℃ |
存储温度范围 | -20~+80°℃ |
电源 | +24V 250mA 最大|配备J24通用电源适配器 |
通讯接口 | USB RS-232 |
连接端口 | SMA:触发 RF监控 RF偏置 输出;程控:USB RS232 |
LED指示 | 绿色:POWER蓝色:TRIGGER橙色:COMM红色:ERROR |
封装尺寸 | 4.84”(L)x 4.06”(W)x 1.20”(H) |
—致性 | OEM产品没有UL/FCC/CE合规要求 |
专为满足UL/FCC/CE要求而设计 |
