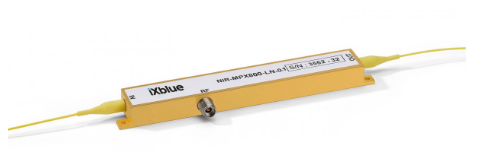

1550nm波段相位调制器
ixblue-相位调制器
法国iXblue公司(原Photline)设计的 MPX-LN系以及MPZ-LN列银酸锂相位调制器专为1550nm波段(工作波长范围:1530nm~1625nm)设计，可选带宽150MHz(适合于低频调制应用)，1.5GHz适合于低频应用，10GHz，20GHz，40GHz适合于高频应用，满足绝大部分C+L波段相位调制应用。
主要特征
返回列表页产品特点
·高带宽:DC-40GHz多系列可选
典型应用
·超低插损
产品特征
·低半波电压
标准模块光学参数
| 主要参数规格: | |||||
|---|---|---|---|---|---|
| 系列 | MPX-LN&MPZ-LN-系列 | ||||
| MODEL | MPX-LN-0.1 | MPX-LN-0.1 | MPX-LN-10 | MPZ-LN-20 | MPZ-LN-40 |
| 波导 | x-Cut Y-Prop | x-Cut Y-Prop | x-Cut Y-Prop | x-Cut Y-Prop | x-Cut Y-Prop |
| 波长 | 1530-1625nm | 1530-1625nm | 1530-1625nm | 1530-1625nm | 1530-1625nm |
| 带宽 | 150MHz | ≥1GHz (1.5GHz) | ≥10GHz (12GHz) | ≥20GHz(25GHz) | ≥30GHz (33GHz) |
| 有效带宽 | 300MHz | 3GHz | 16GHz | 30GHz | 40GHz |
| 半波电压@50kHz | ≤4V (3.5V) | ≤3.5V (3V) | ≤5V (4V) | ≤5.5V (4.5V) | ≤7V (6V) |
| 插入损耗 | ≤3.5dB (2.7dB) | ≤3.5dB (2.5dB) | ≤3.5dB (2.5dB) | ≤3.5dB (2.5dB) | ≤3.5dB (2.5dB) |
| 低插损可选 | NA | NA | ≤3.5dB (2.0dB) | NA | NA |
| 偏振消光比PER | NA | NA | NA | NA | NA |
| 偏振消光比PER可选 | NA | NA | NA | NA | NA |
| 光回损 | ≤-40dB (-45dB) | ≤-40dB (-45dB) | ≤-40dB (-45dB) | ≤-40dB (-45dB) | ≤-40dB (-45dB) |
| RF阻抗 | 10kΩ | 50kΩ | 50kΩ | 50kΩ | 50kΩ |
| 最大光功率 | +20dBm | +20dBm | +20dBm | +20dBm | +20dBm |
| 最大RF功率/电压 | 20V~+20V | +28dBm | +28dBm | +28dBm | +28dBm |
| 高RF功率选项 | NA | NA | +33dBm | NA | NA |
| DCC选项/偏置电压 | NA | NA | -15~+15V | NA | NA |
| 尾纤 | PM | PM | PM | PM | PM |
